Описание

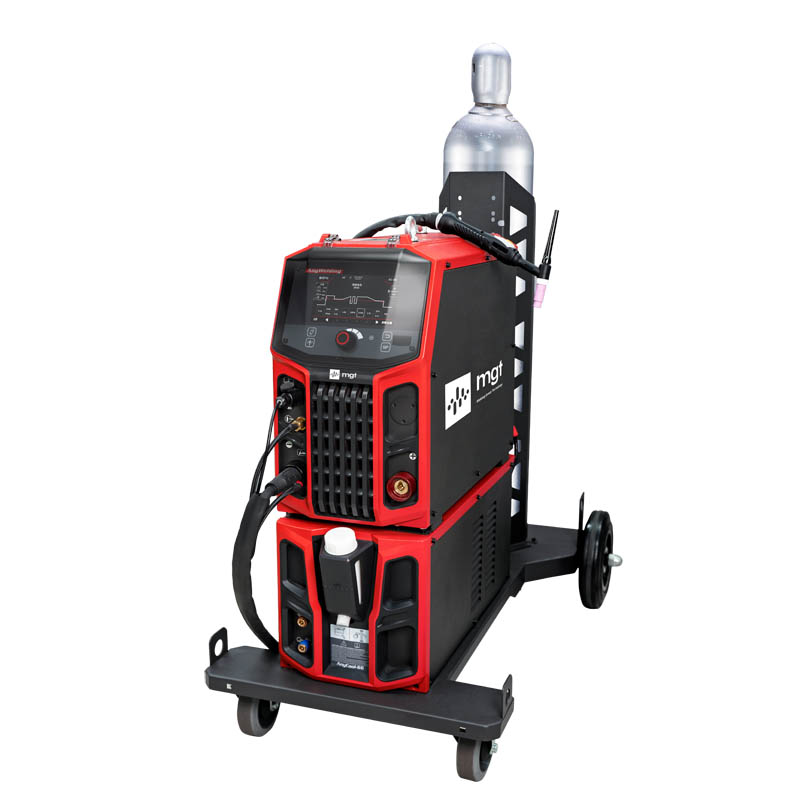

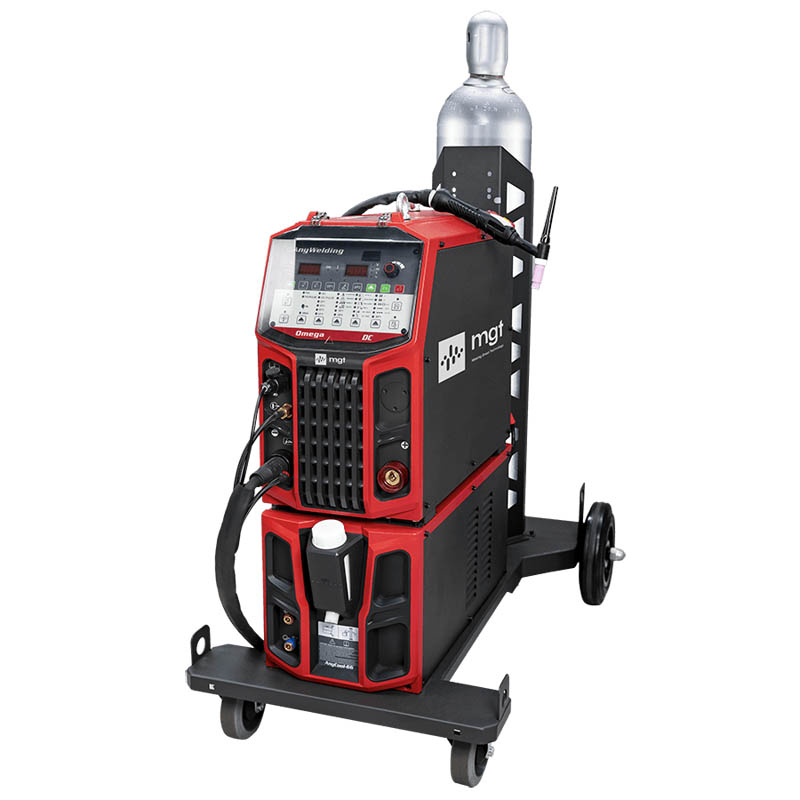

Цифровой сварочной аппарат с силовой частью на биполярных транзисторах с изолированным затвором
Преимущества:
- Применение: углеродистая сталь, среднелегированная сталь (9Ni), нержавеющая сталь, легированная сталь, медь, магниевые сплавы, алюминий, алюминиевые сплавы и другие, адаптировано для сварки разнородных металлов;
- Расширенные функции сварки ТIG переменным и постоянным током, импульсной сварки ТIG переменным и постоянным током, высокоскоростной точечной сварки TIG и сварки покрытым электродом ММА;
- Используется полностью цифровое интеллектуальное управление. Внутреннее фоновое меню открыто и настраивается для лучшего удовлетворения технологических требований различных условий работы;
- Функция антишока VRD с регулируемой силой дуги в режиме ММА и повышенной жесткостью дуги;
- Интерфейс ЮТ предусмотрен для быстрого доступа к платформе управления MGT SMARC или сторонней системе управления сварочными данными для реализации эффективного сварного соединения;
- Коммуникационный интерфейс предусмотрен и поддерживает несколько типов протоколов связи для подключения к различным маркам роботов и устройствам автоматизации;
- Программное обеспечение можно обновлять через интерфейс U-disk, чтобы помочь клиентам легко получить передовой сварочный процесс MGT или настраиваемые функции.;
- Дополнительная педаль, блок охлаждения воды, горелка с водяным охлаждением, тележка и т. д.;
Характеристики:
Несколько видов управления формой волны колебания постоянного тока обеспечивают оптимальное сочетание в соответствии с потребностями сварки
- Треугольная, прямоугольная, синусоидальная, трапециевидная и другие;
- Оптимальная настройка формы волны на разных этапах сварки.
| Тип сварочного процесса | Название сварочного процесса | Отличительные особенности | Металл | Область применения |
| DC TIG (Аргонодуговая сварка на постоянном токе) | DC TIG (Аргонодуговая сварка на постоянном токе) | Стабильная дуга, высокая адаптивность под зазор, простота использования для одностороннего и двухстороннего формирования шва | Углеродистая сталь, нержавеющая сталь, сталь, титановые и другие сплавы | Нефтехимическая, нефтегазовая, подварочные швы и др. |
| DC Pulse TIG | DC Pulse TIG | Низкое тепловложение, превосходная чешуйчатость лицевых швов | Углеродистая сталь, титановые сплавы, нержавеющая сталь | Листовой металл и сварка изделий, где требуется низкое тепловложение и хорошее формирование шва |
| AC TIG | AC TIG | Стабильная дуга, частота переменного тока до 300 Гц | Алюминий, алюминиевые сплавы, магниевые сплавы | Сварка труб из алюминиевых сплавов, сварка алюминиевых рам велосипедов с высокими требованиями к внешнему виду сварных швов и т.д. |
| AC TIG Pulse | Double Pulse AC TIG | Низкое тепловложение, превосходная чешуйчатость лицевых швов | Алюминий, алюминиевые сплавы, магниевые сплавы и др. | Сварка тонкостенных конструкций из алюминиевых сплавов и сварка изделий, где требуется низкое тепловложение и хорошее формирование шва |
| AC-DC TIG Pulse | Double Plus AC-DC TIG | Глубже проплавление и меньше расход вольфрама | Алюминий, алюминиевые сплавы | Изделия из алюминиевых сплавов средней толщины, магниевые сплавы и заготовки, где требуется глубокое проплавление |
| MMA | MMA | Лёгкий поджиг электрода, низкая вероятность прилипания электрода, мягкая дуга с низким разбрызгиванием и технологичный вид шва | Углеродистая сталь, легированная сталь, нержавеющая сталь | Котлы, сосуды под давлением, нефтехимия, нефтегазовые трубопроводы, монтаж стальных конструкций |
СВАРОЧНЫЕ ПРОЦЕССЫ:
Несколько видов управления формой волны колебания переменного тока обеспечивают оптимальное сочетание в соответствии с потребностями сварки.
- Несколько видов волн на выбор: Треугольная, прямоугольная, синусоидальная, трапециевидная и другие.
- Оптимальная настройка формы волны на разных этапах сварки.
- Соотношение диапазонов EN/EP можно регулировать для эффективной очистки оксидной пленки на поверхности, обеспечивая при этом глубину проплавления.
Дуга может запускаться и стабилизироваться при ЗА при сварке постоянным током
- Уникальная конструкция схемы поддерживает запуск дуги при 3А и стабилизацию при 3А при сварке постоянным током, обеспечивая непрерывную дугу при очень малом токе.
АС-DС Pulse
- DС (Постоянный ток) ток смешивается с переменным для дальнейшего увеличения теплоотдачи основного металла и увеличения глубины проплавления
- В импульсе переменного-постоянного тока потери вольфрамового стержня могут быть уменьшены в режиме постоянного тока DCEN (Прямая полярность)
- При использовании импульсов переменного и постоянного тока соотношение ЕР регулируется в секции переменного тока для улучшения эффекта очистки;
- Жесткость и концентрация дуги хорошие, а тепловыделение высокое для дальнейшего повышения эффективности сварки.
Для EN (прямая полярность) и ЕР (обратная полярность) предусмотрены отдельные шкалы регулировки
- Соотношение диапазонов EN и ЕР можно независимо регулировать для дальнейшего изменения степени очистки оксидной пленки, а также глубины и ширины проплавления при сварке, что облегчает выполнение сварочных работ.
Функция TIG сварки точками со стабильными параметрами
- Точное регулирование подходит для высококачественной сварки ультратонких пластин;
- Диапазон настройки времени точечной сварки составляет О, 1-30 секунд (единица регулировки составляет 0,1 секунды) при стабильной дуге и однородных паяных соединениях.
U-Disk интерфейс
- Обеспечивает клиентам быстрое получение передового сварочного программного обеспечения MGT и настраиваемых функций;
- Процесс сварки и программное обеспечение могут быть отправлены пользователю по электронной почте и установлены на аппараты через интерфейс U-диска.
Педаль
- Простая работа по регулировке тока;
- Ток может быть установлен в максимальном диапазоне 5-500A;
- 5-контактный кабель управления длиной 2 метра (может быть увеличен по мере необходимости) для сварки на больших расстояниях;
- Режимы управления не являются обязательными. Ток можно отрегулировать ножным переключателем или на сварочном аппарате по мере необходимости.
СПЕЦИФИКАЦИЯ:
| Модель | OMEGA 500 AC/DC | OMEGA 400 AC/DC | OMEGA 315 AC/DC |
| Метод Управления | Цифровой сварочной аппарат с силовой частью на биполярных транзисторах с изолированным затвором | Цифровой сварочной аппарат с силовой частью на биполярных транзисторах с изолированным затвором | Цифровой сварочной аппарат с силовой частью на биполярных транзисторах с изолированным затвором |
| Входное напряжение | 3 фазы AC 380 B (+-25%) | 3 фазы AC 380 B (+-25%) | 3 фазы AC 380 B (+-25%) |
| Ток (А) — Входная частота | 40 ~ 70 Гц | 40 ~ 70 Гц | 40 ~ 70 Гц |
| Частота переключения инвертора | 110 кГц | 110 кГц | 110 кГц |
| Номинальная входная | 25.2 кВА/21.9 к | 15 кВА/13.5 кВт | 12.9 кВА/11.4 кВт |
| Номинальное выходное напряжение холостого хода | 68 В | 68 В | 68 В |
| Номинальный выходной ток | 500 А | 400 А | 315 А |
| Номинальное выходное напряжение | 30 В | 26 В | 22.6 В |
| Рабочий цикл | 20%@500 A 100%@315 A | 60%@350 A 100%@315 A | 100%@315 A |
| Диапазон тока | DC TIG 3-500 A | DC 30400A | DC TIG 3-315A |
| AC TIG 3-500A | AC TIG 4-400A | AC TIG 4-315A | |
| MMA 30-500A | MMA 30-400A | MMA 30-315A | |
| Фактор мощности | 0.94 | 0.94 | 0.94 |
| ПД | 87%@500 А | 88%@400 A | 88%@315 A |
| DC частота импульса | 0.1-3000 Гц | 0.1-3000 Гц | 0.1-3000 Гц |
| AC частота импульса | 20-300 Гц | 20-300 Гц | 20-300 Гц |
| Ширина импульса | 1-99% | 1-99% | 1-99% |
| Метод поджига дуги | Высокочастотный/Поднятием | ||
| Группы параметров | 50 групп | 50 групп | 50 групп |
| Время поджига | 0-20 секунд, постоянная регулировка (шаг 0.1 сек) | ||
| Время гашения | 0-20 секунд, постоянная регулировка (шаг 0.1 сек) | ||
| Пред. продувка | 0-25 секунд, постоянная регулировка (шаг 0.1 сек) | ||
| Постпродувка газом | 0-25 секунд, постоянная регулировка (шаг 0.1 сек) | ||
| Питание от сети | Розетка | Розетка | Розетка |
| Педаль | опция | ||
| Класс защиты | IP23 S | IP23 S | IP23 S |
| Класс изоляции | Н | Н | Н |
| Охлаждение | Воздушное | Воздушное | Воздушное |
| Размеры | 647 х 291 х 572 мм | 647 х 291 х 572 мм | 647 х 291 х 572 мм |
| Дополнительные функции | |||
| IOT SMARC Система (опция) | √ | √ | √ |
| USB Обновление | √ | √ | √ |
| Робот (опция) | √ | √ | √ |
| LCD передняя панель (опция) | √ | √ | √ |
