Описание
НАЗНАЧЕНИЕ

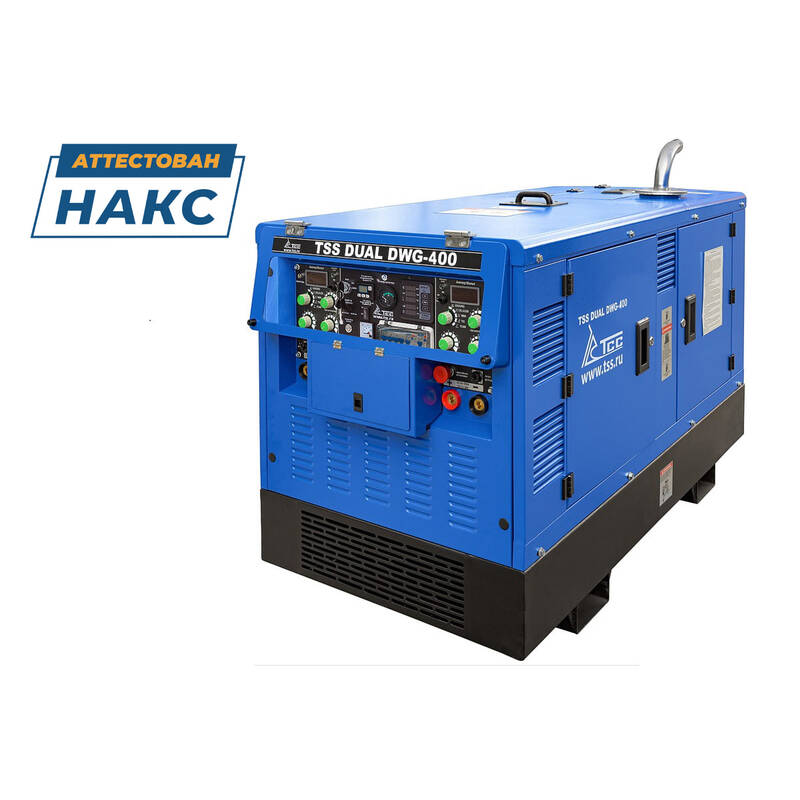

Двухпостовой дизельный сварочный генератор предназначен для организации сварочных работ в полевых условиях, на стройплощадках и в цехах, где нет возможности применить сварочные аппараты, питающиеся от сети переменного тока. Суммарный сварочный ток 400А. Агрегат может использоваться как источник электроэнергии 400В/230В Номинальная выходная мощность генератора 20 кВт.
Сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух. В раму встроен топливный бак увеличенного размера. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.
ПРЕИМУЩЕСТВА
- Одновременное питание электропотребителей и сварочный процесс.
- Одновременное использование двух постов на разных сварочных токах и режимах.
- 400А суммарный ток сварки.
- 20 кВт выходная мощность для питания электропотребителей.
- 10 часов автономной работы на одном баке, при максимальной мощности.
- 4 вида сварки и воздушно-дуговая строжка.
- Сварка электродами с различным металлургическим типом покрытия.
- Сварки во всех пространственных положениях в т.ч. вертикальным швом на спуск.
- Регулировка внешних вольтамперных характеристик и динамических свойств источников, в зависимости от типа покрытия электрода, при сварке различных слоев шва и в разных пространственных положениях.
- Выбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления.
- Все приборы для контороля сварочных процессов и работы двигателя на одной панели управления.
- Наличие малогабаритных дистанционных регуляторов сварочного тока, обеспечивающих возможность регулирования тока, не обрывая дуги.
СВАРОЧНЫЕ ПРОЦЕССЫ:
- MMA (ручная дуговая сварка) — оба поста
- CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск) — оба поста
- Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием) — оба поста
- FCAW (полуавтоматическая сварка порошковой проволокой) — оба поста
- CAG-A (воздушно-дуговая строжка угольным электродом) — оба поста
СВАРОЧНЫЙ ТОК:
- Диапазон регулировки СС: 30-400А / CV: 14-39V (для FCAW)
- При работе двумя поста одновременно: пост А — 250А (ПВ 60%) + пост В — 250А (ПВ 60%)
- Только пост А — 250А (ПВ 60%) или пост В — 400А (ПВ 60%)
ОПЦИИ В БАЗОВОЙ КОМПЛЕКТАЦИИ:
- Дисплей сварочного тока для поста А, дисплей сварочного тока и напряжения для поста В
- Плавная бесступенчатая регулировка тока и напряжения
- Регулируемый горячий старт — оба поста
- Регулируемый форсаж дуги — оба поста
- Функция VRD
- Подогрев масла
- Дистанционная регулировка тока для MMA и TIG сварки — оба поста (два ПДУ в комплекте поставки)
- Предпусковой подогрев двигателя для запуска при отрицательных температурах
- Тумблер переключения оборотов двигателя: холостой ход / рабочие обороты
- Кнопка экстренной остановки
- Счетчик моточасов
- Индикатор температуры охлаждающей жидкости
- Индикатор давления масла
- Индикатор заряда батареи
- Показатель уровня топлива
ПИТАНИЕ ЭЛЕКТРОПОТРЕБИТЕЛЕЙ:
- Без сварки — максимальная выходная мощность 22 кВт
- Одновременно со сварочным током 2 х 250А — выходная мощность 5 кВт
- Розетки — AC400В/50,5A, AC230В/ 2х16А
КОМПЛЕКТАЦИЯ
- Кабельный штекер -2 шт.
- Держатель электрода 500-800 А — 1 шт.
- Клемма заземления 500А — 1 шт.
- Штепсельная вилка 1~/230В 16A — 2 шт.
- Штепсельная вилка 3~/400В — 1 шт.
- MMA пульт ДУ для поста В (400А, 30 м) — 1 шт.
- MMA пульт ДУ для поста А (250А, 30 м) — 1 шт.
- Фильтр масляный – 1 шт.
- Фильтр топливный – 1 шт.
- Фильтр воздушный – 1 шт.
- Ремень вентилятора – 1 шт.
ДОПОЛНИТЕЛЬНО ДОКУПАЕТСЯ
- 024541 Механизм подачи проволоки TSS FCAW-501 c роликами под порошковую проволоку 2.0 и 2.4 мм
- 024561 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 15 м
- 025496 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 30 м
- 024562 Горелка TSS FCAW 350А (аналог Magnum 350 для LN-23p)
- 017697 WP-26 (4м) горелка для аргонодуговой сварки вентильная
- 017788 Горелка для воздушно-дуговой строжки TBi-600A (4.5м, электрод 4-12мм)
Характеристики
| Бренд | |
|---|---|
| Мощность | 25 кВА |
| Тип двигателя | Дизельный |
| Напряжение | 230/400 В |
| Сварочный ток, Ампер | 30 — 400 |
| Степень защиты | IP23 |
| Электрическая мощность, кВт | 20 |
| Сварочный ток ММА, А | 30-400 |
| ПВ, % | 60 |
| Предпусковой подогреватель | да |
| Мощность номинальная, кВт | 20 |
| Сварочный ток TIG, А | 30-400 |
| Диаметр порошковой проволоки, мм | 1,6 — 2,0 |
| Частота вращения коленвала (об/мин) | 3000 |
| Рабочий объём двигателя (л) | 1,1 |
| Диаметр электрода, мм | 1,6 — 8,0 |
| Система охлаждения | жидкостная |
| Объём топливного бака (л) | 60 |
| Уровень шума (dB/7м) | 75 |
| Расход топлива л/час | 6.15 |
| Тип запуска | Электростарт |
| Регулятор напряжения | AVR |
| Мощность максимальная, кВт | 22 |
| Тип генератора | Бесщеточный, синхронный, самовозбуждающийся, 4х-полюсной |
| Частота, Гц | 50 |
| Коэффициент мощности | 0.8 |
| Тип двигателя | Вертикальный, рядный, 4-тактный, с водяным охлаждением |
| Модель двигателя | Xinchai 3B11YD41 |
| Род сварочного тока | постоянный |
| Наличие встроенной батареи | 80/12 |
| Блок зарядки АКБ | да |
| Мощность двигателя, кВт/л.с. | 25/34 |
| Выход 12V (Ампер) | нет |
| Упаковка | деревянный ящик |
| Напряжение холостого хода, В | 74 |
| Дисплей сварочного тока | да |
| Автомат защиты | да |
| Останов по низкому давлению масла | да |
| Дистанционная регулировка тока | да |
| Вид топлива | дизель |
| Габаритные размеры упаковки (Д;Ш;В; мм) | 1600x780x1030 |
| Габаритные Размеры (Д;Ш;В; мм) | 1520x720x935 |
| Вес брутто (кг) | 550 |
| Масса, кг | 500 |
