Описание
Двухпостовой дизельный сварочный генератор предназначен для организации сварочных работ в полевых условиях, на стройплощадках и в цехах, где нет возможности применить сварочные аппараты, питающиеся от сети переменного тока.
Суммарный сварочный ток 500А. Дизельный агрегат может использоваться как источник электроэнергии 400В/230В. Номинальная выходная мощность генератора 22 кВт.

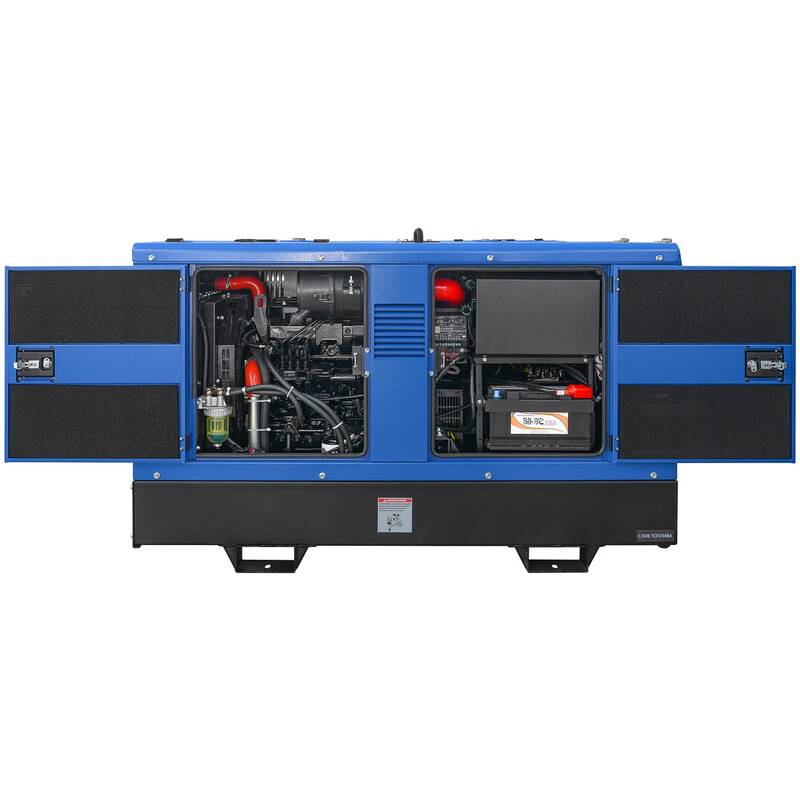

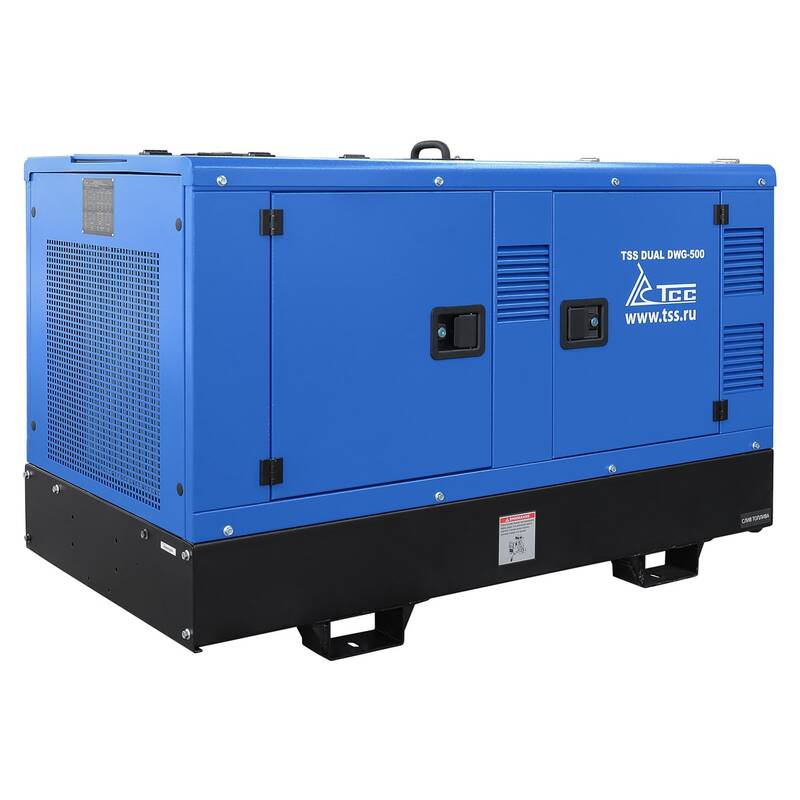

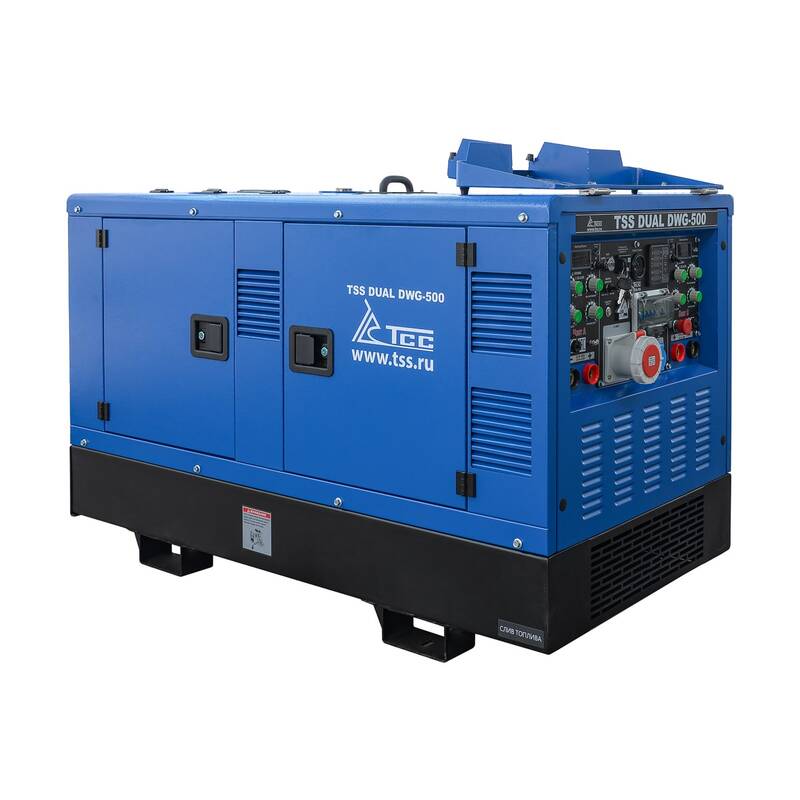

Двухпостовой сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух.

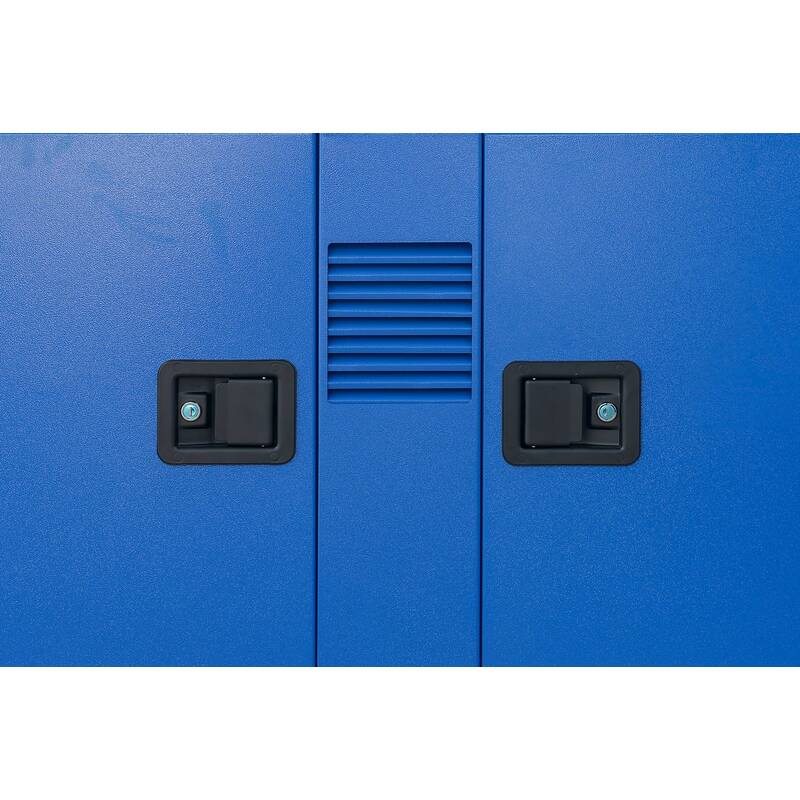

В раму встроен топливный бак увеличенного размера. Объем топливного бака 85 л. Расход топлива 7 л/ч. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.
Сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован дизельный двигатель водяного охлаждения, генератор, сварочный модуль, панель управления и шумозащитный кожух. В раму встроен топливный бак увеличенного размера. Стальной кожух надежно защищает двигатель, генератор, панель управления а также другие детали конструкции от воздействия погодных условий окружающей среды и возможных механических повреждений.
Преимущества:
- Одновременное питание электропотребителей и сварочный процесс.
- Одновременное использование двух постов на разных сварочных токах и режимах.
- 500А суммарный ток сварки.
- 25 кВт максимальная выходная мощность для питания электропотребителей, 22 кВт – номинальная мощность.
- 12 часов автономной работы на одном баке, при максимальной мощности. Объем бака 85 л, расход 7 л/ час.
- Наличие малогабаритных дистанционных регуляторов сварочного тока, обеспечивающих возможность регулирования тока, не обрывая дуги.
- Сварка электродами с различным металлургическим типом покрытия.
- Сварки во всех пространственных положениях в т.ч. вертикальным швом на спуск.
- Регулировка внешних вольтамперных характеристик и динамических свойств источников, в зависимости от типа покрытия электрода, при сварке различных слоев шва и в разных пространственных положениях.
- Выбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления.
- Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления.
- Регулировка внешних вольтамперных характеристик и динамических свойств источников пост А
- Регулировка внешних вольтамперных характеристик и динамических свойств источников пост Б
Сварочные функции на оба поста:
- MMA (ручная дуговая сварка)
- CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск)
- Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием)
- FCAW (полуавтоматическая сварка порошковой проволокой)
- CAG-A (воздушно-дуговая строжка угольным электродом)
СВАРОЧНЫЙ ТОК:
- Диапазон регулировки СС: 30-500А / CV: 14-39V (для FCAW)
- При работе двумя поста одновременно: пост А — 250А (ПВ 100%) + пост В — 250А (ПВ 100%)
- Только пост А — 350А (ПВ 60%) или пост В — 500А (ПВ 60%)
ОПЦИИ В БАЗОВОЙ КОМПЛЕКТАЦИИ:
- Дисплей сварочного тока для поста А, дисплей сварочного тока и напряжения для поста В
- Плавная бесступенчатая регулировка тока и напряжения
- Регулируемый горячий старт — оба поста
- Регулируемый форсаж дуги — оба поста
- Функция VRD – оба поста
- Подогрев масла
- Предустановленный подогреватель охлаждающей жидкости

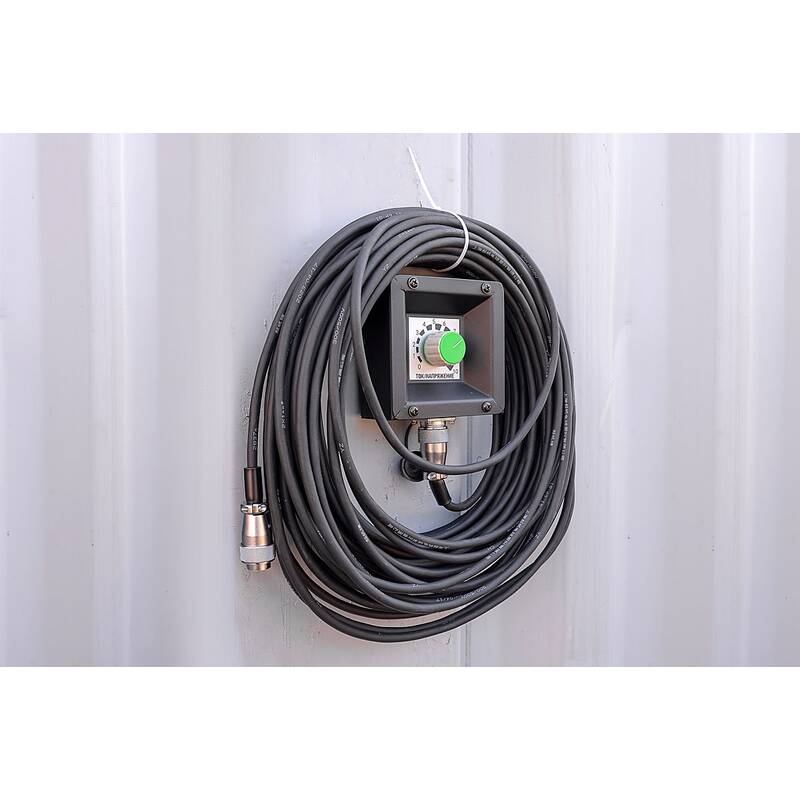

- Дистанционная регулировка тока для MMA и TIG сварки — оба поста (два ПДУ на магните в комплекте поставки)
- Предпусковой подогрев двигателя для запуска при отрицательных температурах
- Тумблер переключения оборотов двигателя: холостой ход / рабочие обороты
- Кнопка экстренной остановки

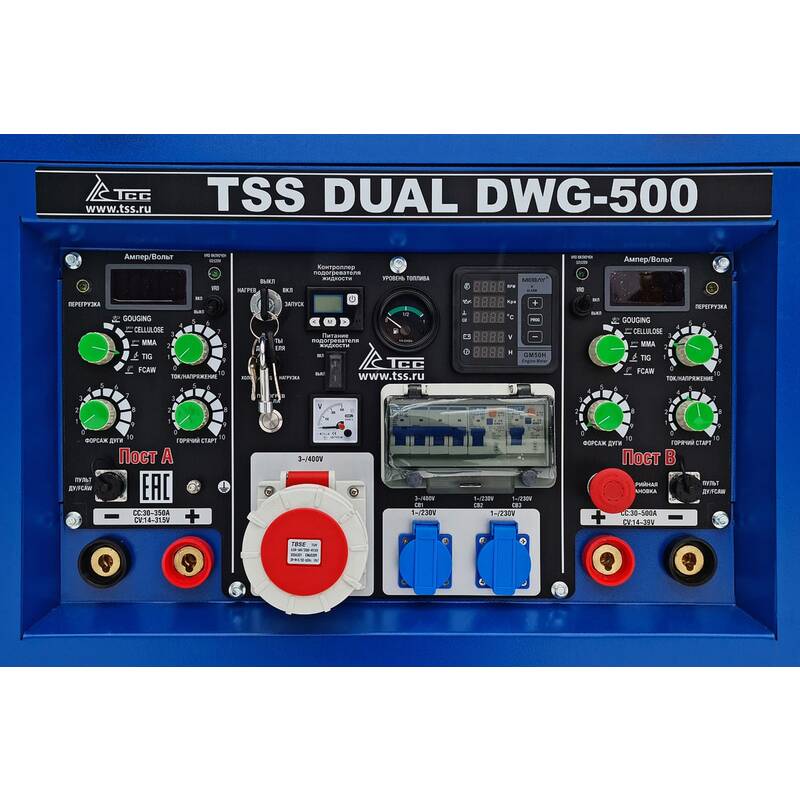

КОНТРОЛЬНЫЕ ПРИБОРЫ НА ПАНЕЛИ УПРАВЛЕНИЯ:
- Напряжение / частота / счетчик моточасов
- Индикатор температуры охлаждающей жидкости
- Индикатор давления масла
- Индикатор заряда батареи
- Показатель уровня топлива
ПИТАНИЕ ЭЛЕКТРОПОТРЕБИТЕЛЕЙ:
- Без сварки — максимальная выходная мощность 25 кВт
- Одновременно со сварочным током 2 х 250А — выходная мощность 7 кВт
- Розетки — AC400В/50,5A, AC230В/ 2х16А

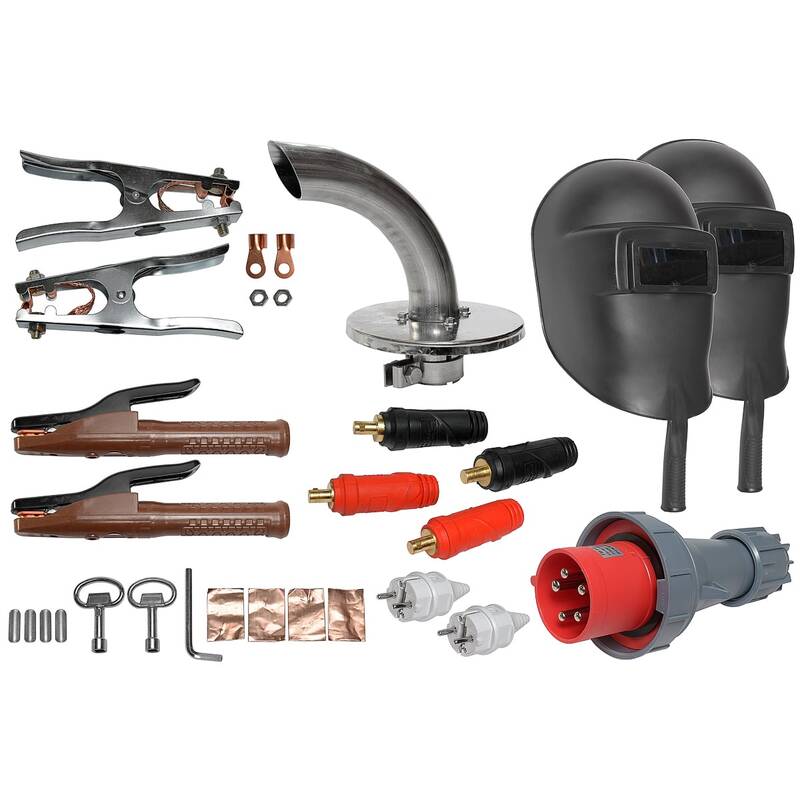

Комплектация:
- Кабельный штекер -4 шт.
- Держатель электрода 500-800 А — 2 шт.
- Клемма заземления 500А — 2 шт.
- Штепсельная вилка 1~/230В 16A — 2 шт.
- Штепсельная вилка 3~/400В — 1 шт.

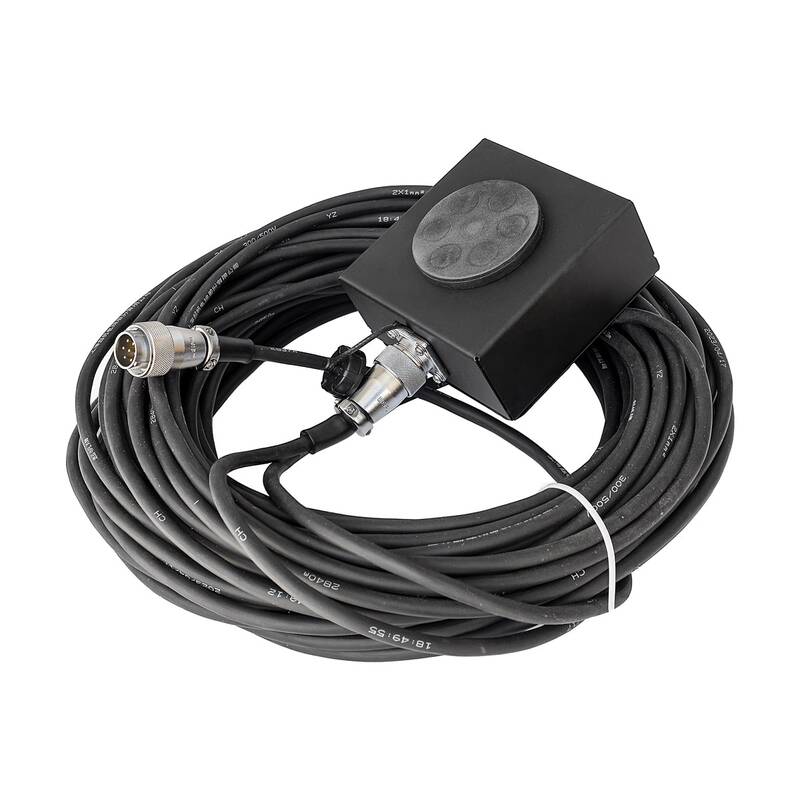

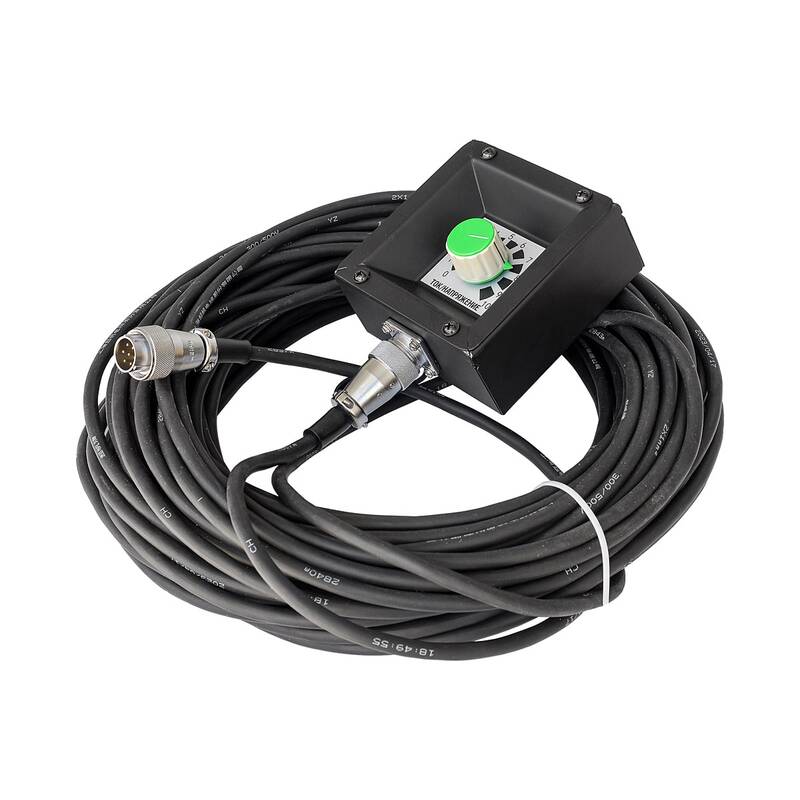

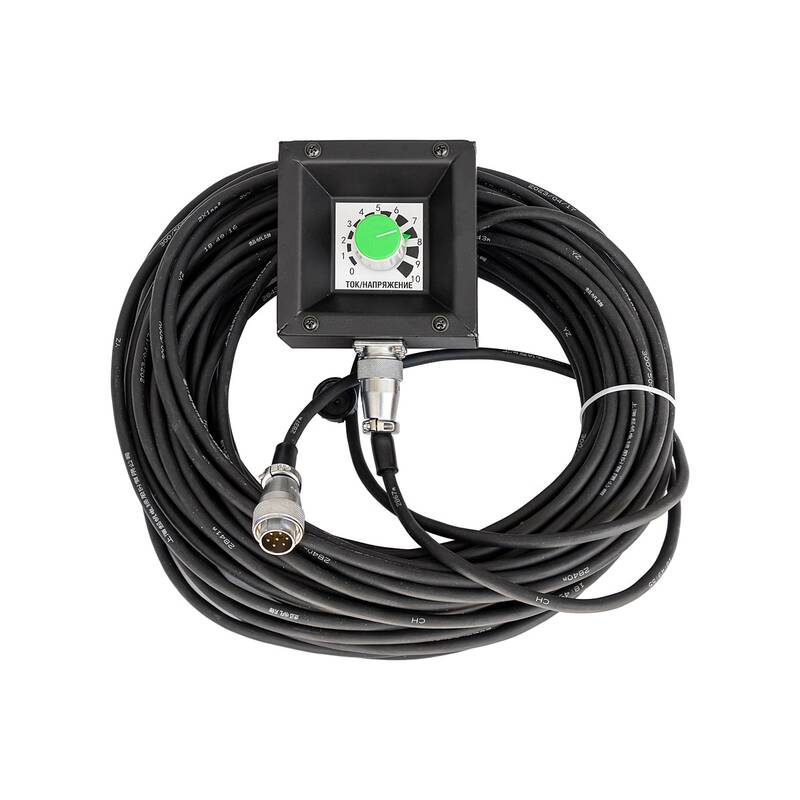

- MMA пульт ДУ для поста В (500А, 15 м) — 1 шт.
- MMA пульт ДУ для поста А (350А, 15 м) — 1 шт.

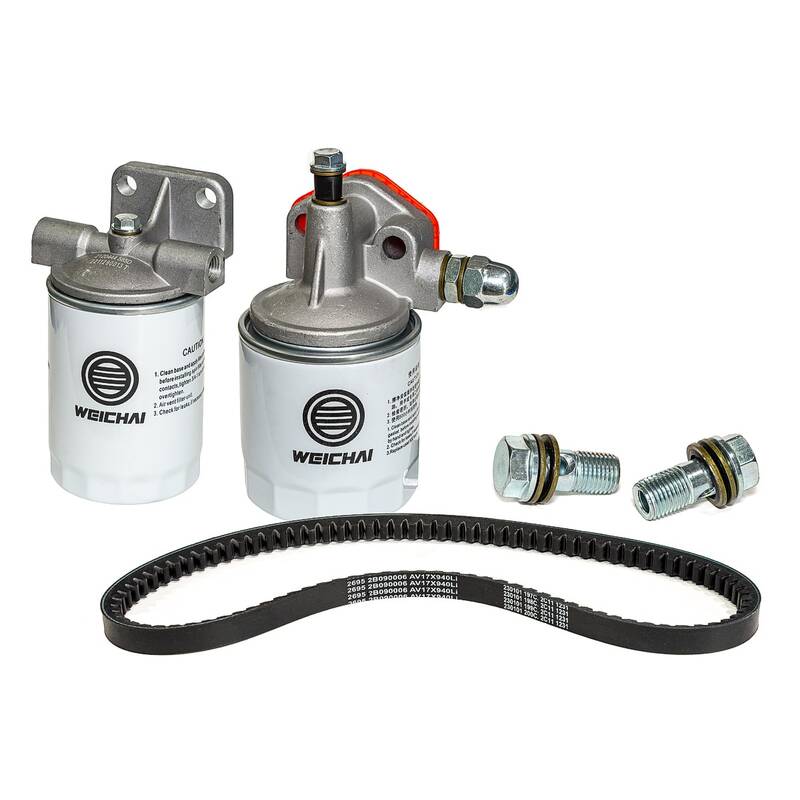

- Фильтр масляный – 1 шт.
- Фильтр топливный – 1 шт.
- Фильтр воздушный – 1 шт.
- Ремень вентилятора – 1 шт.
Дополнительно докупается:
- 024541 Механизм подачи проволоки TSS FCAW-501 c роликами под порошковую проволоку 2.0 и 2.4 мм
- 024561 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 15 м
- 025496 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 30 м
- 024562 Горелка TSS FCAW 350А (аналог Magnum 350 для LN-23p)
- 017697 WP-26 (4м) горелка для аргонодуговой сварки вентильная
- 017788 Горелка для воздушно-дуговой строжки TBi-600A (4.5м, электрод 4-12мм)
Характеристики
| Бренд | |
|---|---|
| Мощность | 27.5 кВА |
| Тип двигателя | Дизельный |
| Напряжение | 230/400 В |
| Сварочный ток, Ампер | 30 — 500 |
| Степень защиты | IP23 |
| Электрическая мощность, кВт | 22 |
| ПВ, % | 60 |
| Предпусковой подогреватель | Да |
| Мощность номинальная, кВт | 22 |
| Ёмкость масляной системы (л) | 8 |
| Техническое обслуживание | 020310;50;0, 020310;250;0, 020310;500;0, 020310;1 000;0, 020310;1 500;1, 015770;50;0, 015770;250;0, 015770;500;0, 015770;1 000;0, 015770;1 500;1, 046945;50;2, 046945;250;2, 046945;500;2, 046945;1 000;2, 046945;1 500;2, 019588;50;1, 019588;250;1, 019588;500;1, 019588;1 000;1, 019588;1 500;1, 015791;50;1, 015791;250;1, 015791;500;1, 015791;1 000;1, 015791;1 500;1, 015948;50;0, 015948;250;0, 015948;500;0, 015948;1 000;0, 015948;1 500;1, 018462;50;0, 018462;250;0, 018462;500;0, 018462;1 000;1, 018462;1 500;0 |
| Приборы контроля | Уровень топлива, температура антифриза, давление масла, заряд батареи, счетчик моточасов |
| Диаметр порошковой проволоки, мм | 1,6 / 2,0 |
| Частота вращения коленвала (об/мин) | 1500 |
| Рабочий объём двигателя (л) | 2.3 |
| Диаметр электрода, мм | 1,6-10 |
| Номинальный ток (А) | 50.5 |
| Объём топливного бака (л) | 85 |
| Уровень шума (dB/7м) | 83 |
| Расход топлива л/час | 7 |
| Тип запуска | Электростарт |
| Регулятор напряжения | AVR |
| Мощность максимальная, кВт | 25 |
| Мощность максимальная, кВА | 31.2 |
| Тип генератора | Бесщеточный, синхронный, самовозбуждающийся, 4х-полюсной |
| Частота, Гц | 50 |
| Коэффициент мощности | 0.8 |
| Тип двигателя | Вертикальный, рядный, 4-тактный, с водяным охлаждением |
| Двигатель | Weichai WP2.3D33E200 |
| Модель двигателя | Weichai WP2.3D33E200 |
| Род сварочного тока | Постоянный |
| Наличие встроенной батареи | 75/12 |
| Блок зарядки АКБ | Да |
| Мощность двигателя, кВт/л.с. | 30 ( макс. 33 ）/ 41 ( макс 45) |
| Выход 12V (Ампер) | нет |
| Упаковка | Фанерный ящик |
| Количество розеток 220В | 1х16А, 1х32А |
| Напряжение холостого хода, В | 74 |
| Дисплей сварочного тока | Да |
| Автомат защиты | Да |
| Останов по низкому давлению масла | Да |
| Дистанционная регулировка тока | Да |
| Вид топлива | дизель |
| Габаритные размеры упаковки (Д;Ш;В; мм) | 1815х950х1105 |
| Габаритные Размеры (Д;Ш;В; мм) | 1680x820x1010 |
| Масса брутто, кг | 850 |
| Вес брутто (кг) | 835 |
| Масса, кг | 750 |
