Кабельный тестер RGK NT-10

0 2 990

Артикул: 776264
Печать (PDF)
Бренд

RGK

Подробнее

Описание

Кабельный тестер RGK NT-10 используется для решения широкого круга задач по отслеживанию и наладке кабелей связи различных типов без вскрытия изоляции. Прибор совместим с телефонными и силовыми линиями, локальными сетями, аудио-видеокабелями и др.

Ключевые особенности

  • Дальность тестирования до 3000 м.
  • Проведение проверки целостности (прозвонки) цепей сопротивлением до 10 кОм и поиск неисправностей.
  • Проверка полярности телефонных линий.

Комплект поставки

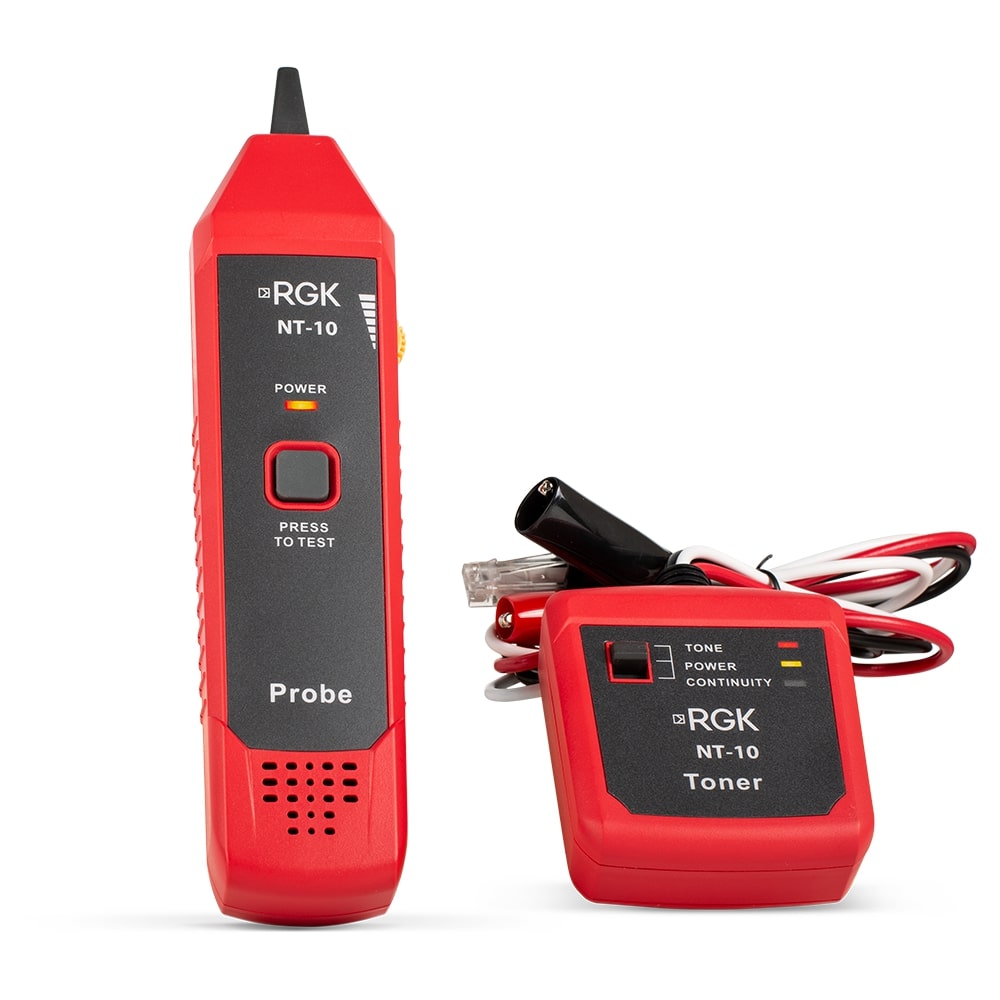

Комплект состоит из тон-генератора и приемника, общий вес которых не превышает 300 г, что делает эту модель удобной и очень мобильной. Трансмиттер на 10 мВт оборудован тестовыми проводами с универсальными зажимами и штекером интерфейса RJ11 для упрощенного подключения тестера кабеля RGK NT-10 к телефонным сетям. С помощью регулятора громкости на приемнике выставляется комфортный уровень звуковой сигнализации.

Принцип работы

Для отслеживания трассы кабеля или провода необходимо сначала подключить тон-генератор к линии. Затем нужно перемещать приемник вдоль трассы. Звуковой сигнал усиливается, когда датчик приближается к проводу, к которому присоединен генератор сигналов. При определении состояния телефонных сетей, прибор указывает как на неверную полярность, так и на наличие повреждений или состояние вызова. Устройство также можно использовать для локализации КЗ или обрыва цепи. Максимальное напряжение на контактах при этом не должно быть больше 60 В постоянного тока.

Система питания

Оба элемента сетевого тестера RGK NT-10 питаются от батарей 9 В типа “Крона”, о скорой замене которых сообщает специальный индикатор.

RGK NT-10

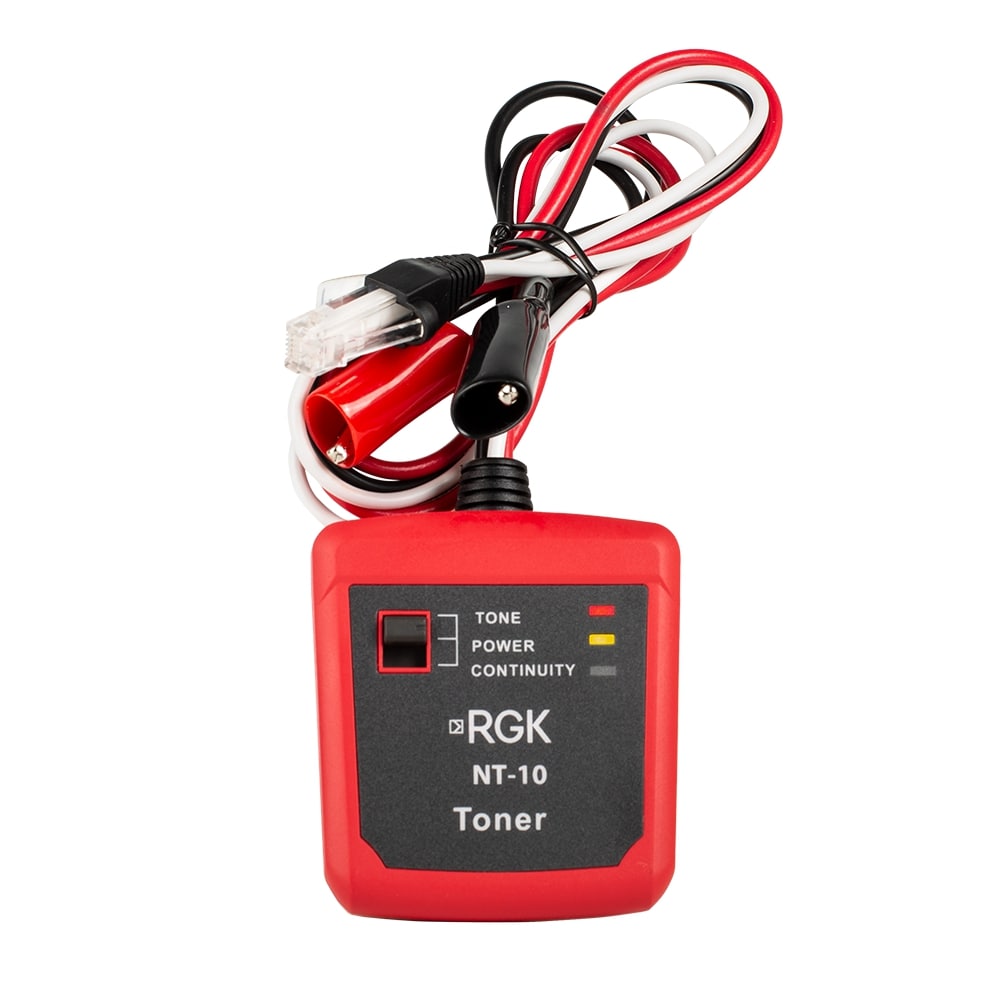

Тон-генератор
Выходная мощность 10 мВт (при сопротивлении 600 Ом)
Выходная частота 1,25/1,4 kHz
Глубина частотной модуляции 6Hz
Выходное напряжение в режиме проверки целостности 8В, постоянный ток
Защита входного напряжения тон-генератора 60В, постоянный ток
Питание трансмиттера батарея
Индикатор низкого заряда батареи ≤7В
Рабочая температура 0°С — +40°С
Температура хранения -10°С — +50°С
Размеры 74 x 68 x 28 мм
Вес 150 г

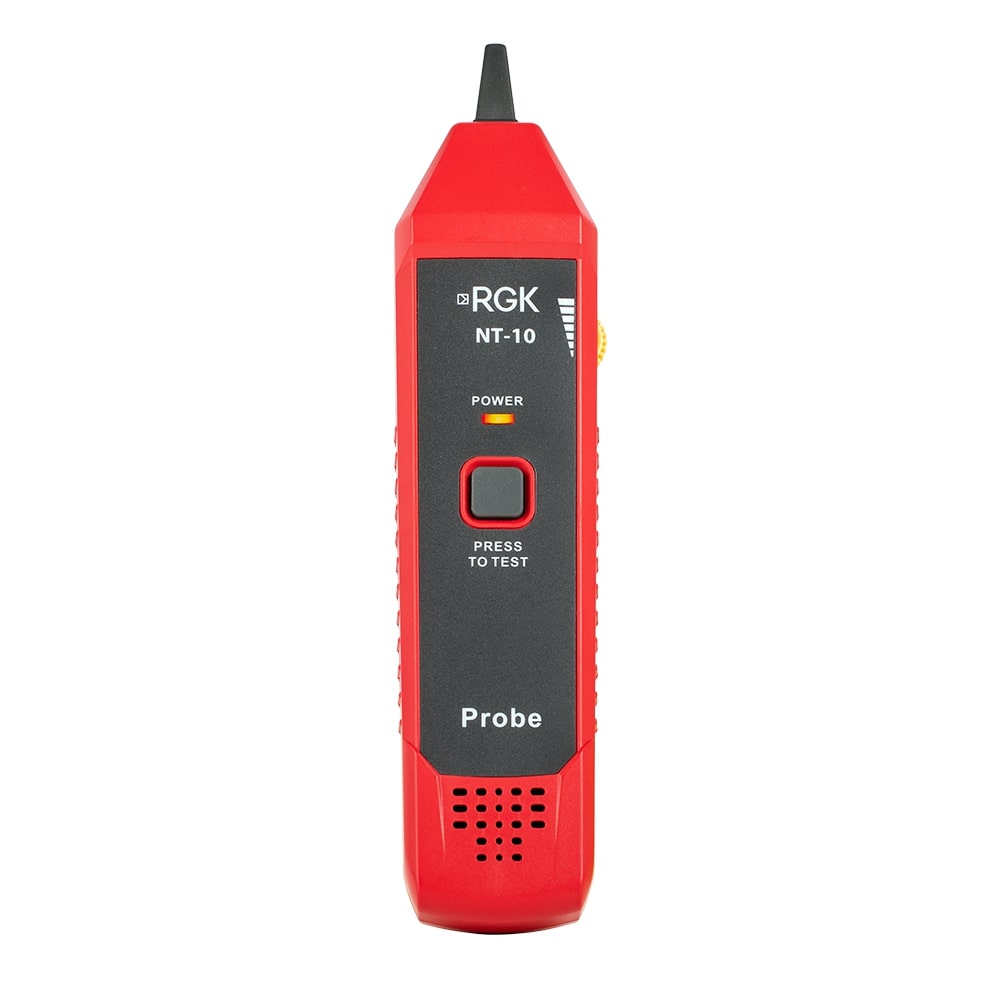

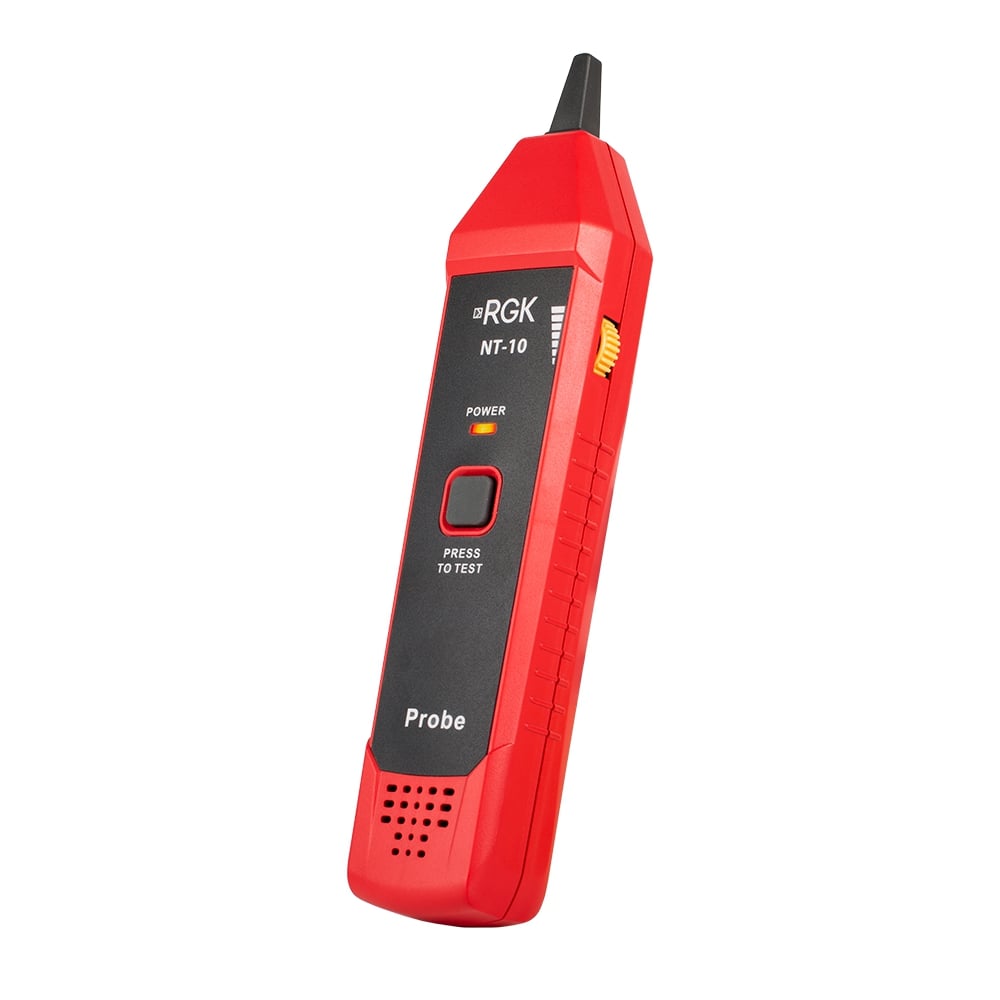

Приемник
Входное сопротивление>100 мОм
Макс. ток в режиме ожидания~10 мА
Макс. рабочий ток ресивера <40 мА (AC, RMS)
Питаниебатарея 9В
Индикатор низкого заряда батареи≤7В
Рабочая температура0°С — +40°С
Температура хранения-10°С — +50°С
Размеры 208 x 47 x 33 мм
Вес 130 г
Тестирование телефонных линий
Расстояние трекинга телефонных линий ≥3000 м
Определение полярности телефонных линийфункция DCV,
диапазон: ±(5V~52V)
