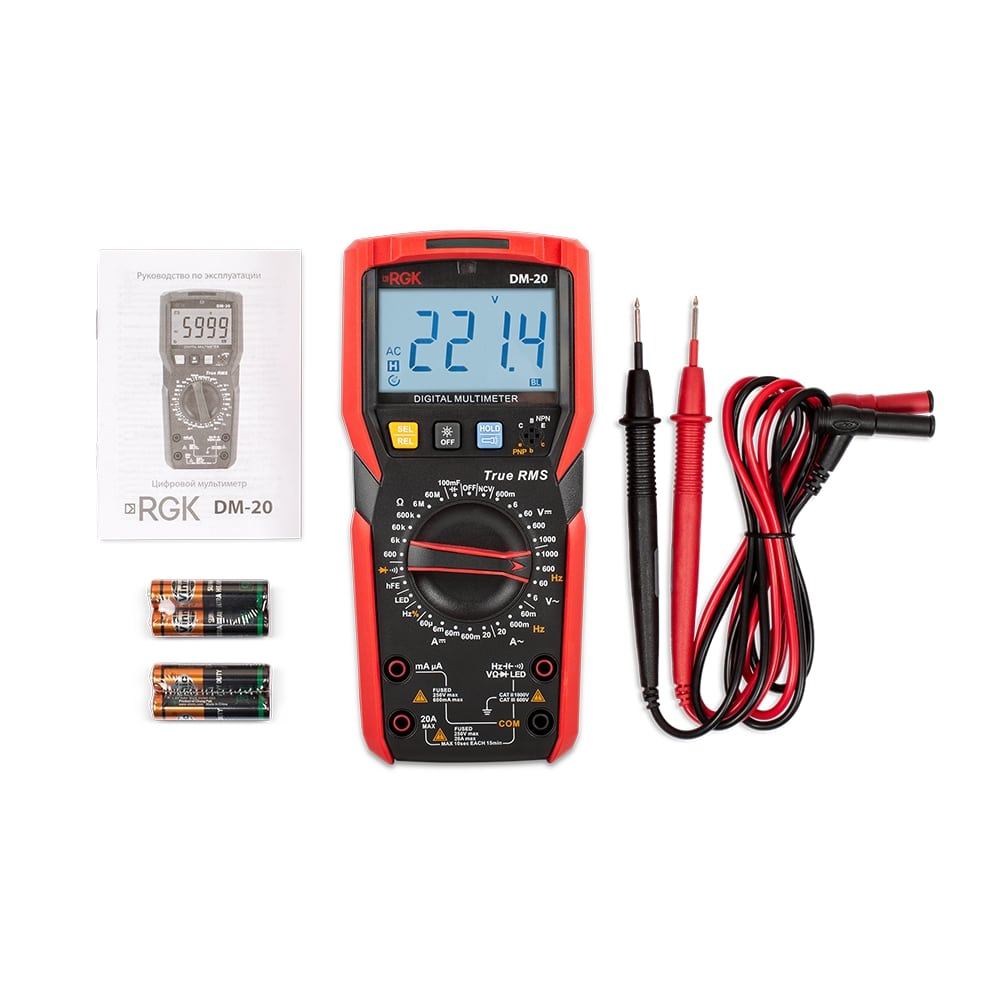

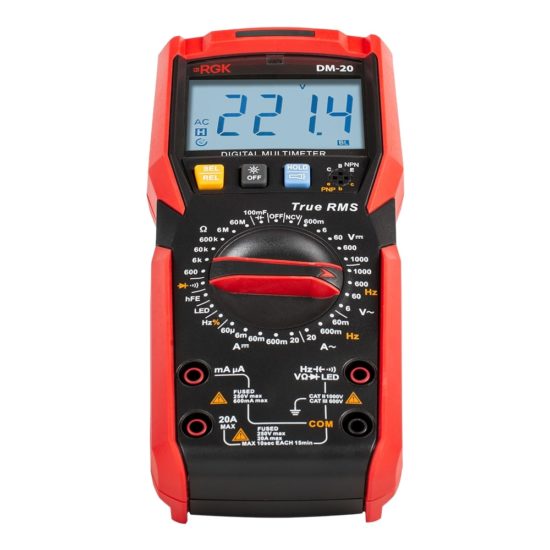

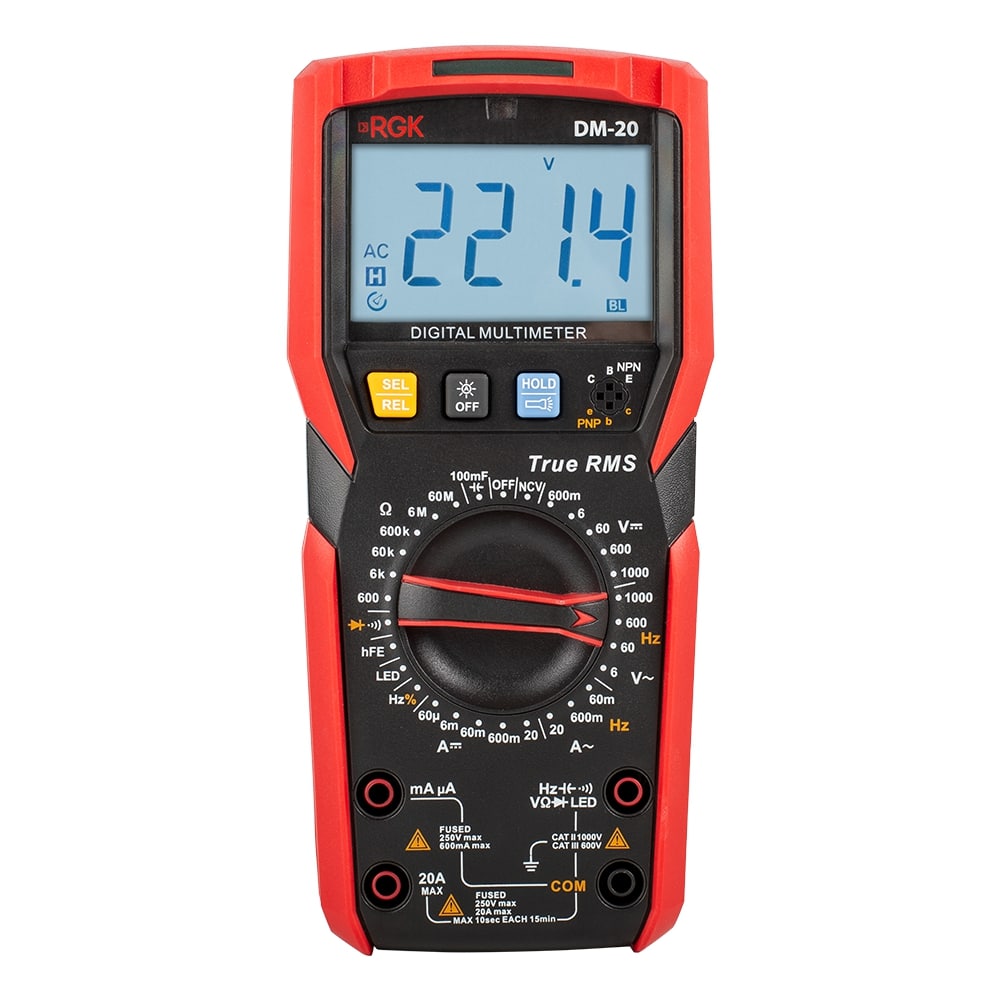

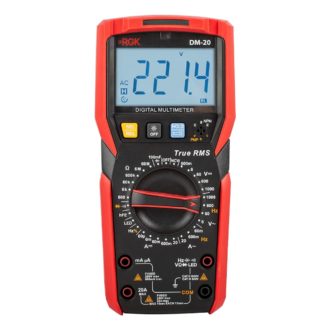

Мультиметр RGK DM-20

0 3 990

Артикул: 776455
Печать (PDF)
Бренд

RGK

Подробнее

Описание

Цифровой мультиметр RGK DM-20 – это надежный и безопасный прибор для измерения целого ряда параметров электросетей и оборудования, прозвонки цепей, тестирования различных компонентов электроприборов. Благодаря широкому арсеналу функций и измерительных режимов эта портативная модель может использоваться как в быту, так и в таких профессиональных отраслях, как строительство, сервисное обслуживание и др.

Ключевые преимущества

  • Получение True RMS значений.
  • Определение силы, полярности и частоты тока, сопротивления, напряжения.
  • Проверка диодов, светодиодов, транзисторов, ёмкости конденсаторов.
  • Звуковая сигнализация превышения предела измерений.
  • Автоотключение через 15 мин. бездействия.

Полезные функции

В режиме REL многофункциональный RGK DM-20 исключает из результата заранее зафиксированную опорную величину. Это полезно в тех случаях, когда нужно уменьшить влияние внешних факторов, таких как электромагнитные шумы или потери на измерительных проводах.Относительные измерения также повышают точность при работе с конденсаторами малой емкости.

Функция NCV работает как детектор напряжения, за счет чего помогает определить нулевой и фазный провод. Дополнительно можно активировать низковольтный режим для фиксации сигнала <48 В.

Безопасность

Прибор соответствует стандартам CAT III 600В и CAT II 1000В, благодаря чему может применяться для диагностики коммутационного оборудования, распределительных щитов и других элементов электросетей. Встроенные механизмы защиты предохраняют устройство от перегрузки и перенапряжения. О превышении предела измерений сообщает светозвуковая сигнализация.

Эргономика и удобство работы

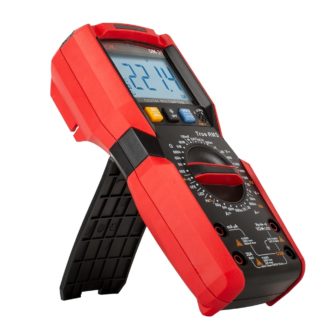

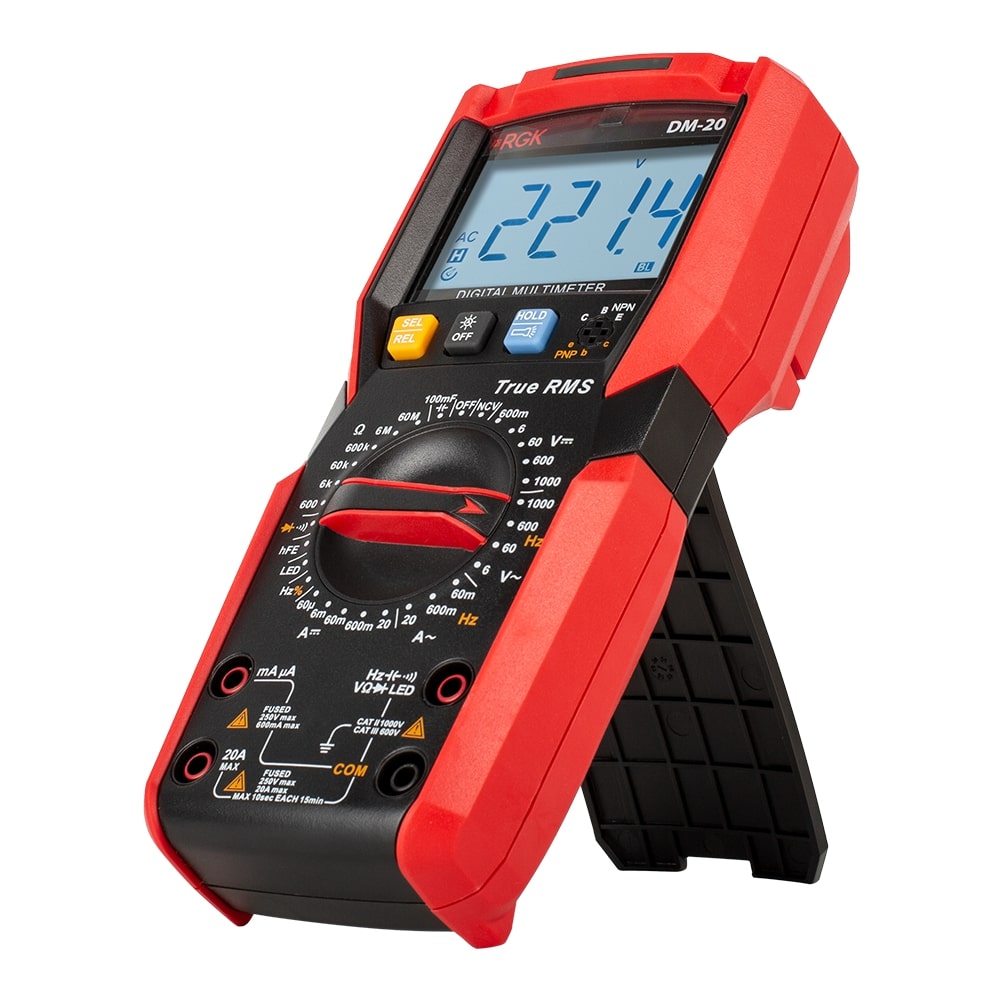

При работе в темноте профессиональный мультиметр RGK DM-20 самостоятельно, с помощью специального сенсора определит недостаточный уровень освещения и включит подсветку дисплея. Для повышения безопасности и комфорта измерений рабочую область можно дополнительно подсветить встроенным светодиодным фонарем. Полученные значения фиксируются на экране кнопкой HOLD, что позволяет удобно произвести запись в журнал. С помощью откидной поставки можно надежно установить прибор на горизонтальную поверхность и освободить руки для удобных манипуляций с щупами и другим оборудованием.

RGK DM-20
Параметры измерения напряжения постоянного тока
Пределы измеренийРазрешение (единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, мВ, В
600,0 мВ 0,1 мВ ±(0,005*U+4 е.м.р.)
6,000 В 0,001 В ±(0,007*U+5 е.м.р.)
60,00 В0,01 В ±(0,007*U+3 е.м.р.)
600,0 В0,1 В
1000 В1 В ±(0,007*U+3 е.м.р.)
Примечание – U – измеренное значение напряжения постоянного тока, мВ, В
Параметры измерения напряжения переменного тока
Пределы измерений, ВЧастота, ГцРазрешение (единица младшего разряда (е.м.р.)), ВПределы допускаемой основной абсолютной погрешности измерений, мВ
6,000от 45 до 4000,001±(0,008*U+5 е.м.р.)
60,000,01
600,000,1
10001±(0,01*U+10 е.м.р.)
6,000св. 400 до 1000 0,001 ±(0,01*U+8 е.м.р.)
60,000,01±(0,015*U+8 е.м.р.)
600,000,1
10001±(0,018*U+12 е.м.р.)
Примечание – U – измеренное значение напряжения переменного тока, В
Параметры измерения электрического сопротивления постоянному току
Пределы измеренийРазрешение (единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм
600,0 Ом 0,1 Ом ±(0,008*R+5 е.м.р.)
6,000 кОм 0,001 кОм ±(0,008*R+3 е.м.р.)
60,00 кОм 0,01 кОм
600,0 кОм 0,1 кОм
6,000 МОм0,001 МОм ±(0,015*R+5 е.м.р.)
60,00 МОм0,01 МОм±(0,015*R+25 е.м.р.)
Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм
Параметры измерения электрической емкости
Пределы измеренийРазрешение (единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ
6,000 нФ0,001 нФ±(0,05*C+35 е.м.р.)
60,00 нФ 0,01 нФ±(0,025*C+20 е.м.р.)
600,0 нФ 0,1 нФ
6,000 мкФ0,001 мкФ
60,00 мкФ0,01 мкФ
600,0 мкФ0,1 мкФ
6,000 мФ0,001 мФ±(0,06*C+10 е.м.р.)
60,00 мФ0,01 мФ±0,1*C
100,0 мФ0,1 мФ
Примечание – C – измеренное значение электрической емкости, нФ, мкФ, мФ
Параметры измерения силы постоянного тока
Пределы измеренийРазрешение (единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А
60,00 мкА0,01 мкА±(0,008*I+8 е.м.р.)
6,000 мА0,001 мА
60,00 мА0,01 мА
600,0 мА0,1 мА
20,00 А0,01 А±(0,02*I+5 е.м.р.)
Примечание – I – измеренное значение силы постоянного тока, мкА, мА, А
Параметры измерения силы переменного тока
Пределы измеренийЧастота, ГцРазрешение (единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, мА, А
60,00 мАот 45 до 4000,01 мА±(0,01*I+12 е.м.р.)
600,0 мА0,1 мА±(0,02*I+3 е.м.р.)
20,00 А0,01 А±(0,03*I+5 е.м.р.)
60,00 мАсв. 400 до 10000,01 мА±(0,015*I+12 е.м.р.)
600,0 мА0,1 мА±(0,025*I+5 е.м.р.)
20,00 А0,01 А±(0,035*I+8 е.м.р.)
Примечание – I – измеренное значение силы переменного тока, мА, А
Параметры измерения частоты
Пределы измеренийРазрешение (единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц
60,00 Гц 0,01 Гц ±(0,001*F+4 е.м.р.)
600,0 Гц0,1 Гц
6,000 кГц0,001 кГц
60,00 кГц0,01 кГц
600,0 кГц0,1 кГц
10,00 МГц0,01 МГц
Примечание – F – измеренное значение частоты, Гц, кГц, МГц
Нижний предел измерений – 10 Гц
Температурные коэффициенты
МодификацияТемпературный коэффициент/°С
RGK DM-20 0,1
Основные технические характеристики
Наименование характеристикиЗначение
Разрядность дисплея 6000
Максимальное напряжение между входами мультиметра и землей1000 В (истинное среднеквадратичное значение)
Индикация перегрузкиOL
Защита на входе мкА/мАпредохранитель F1: 630 мА, 250 В, (Ø5х20 мм)
Защита на входе 20 Апредохранитель F2: 20 А, 250 В, (Ø5х20 мм)
Выбор диапазонаручной
Отображение полярностиавтоматическая индикация
Нормальные условия измерений:
– температура окружающего воздуха, °С
– относительная влажность воздуха, %
от +18 до +28
от 30 до 80
Рабочие условия измерений:
– температура окружающего воздуха, °С
– относительная влажность воздуха, %
от 0 до +40
75 при температуре от 0 до +30 °С
50 при температуре св. +30 до +40 °С
Температура хранения
Влажность хранения
-20°С до +50°С
до 80%
Рабочая высота над уровнем морядо 2000 м
Соответствие категории измеренийСАТ III 600 B, САT II 1000 B
Питание4 батареи ААА х 1,5 В
Параметры электрического питания:
– напряжение постоянного тока
6 В
Габаритные размеры (длина х ширина х высота)190 х 89 х 53 мм
Масса (без батарей) 0,320 кг
