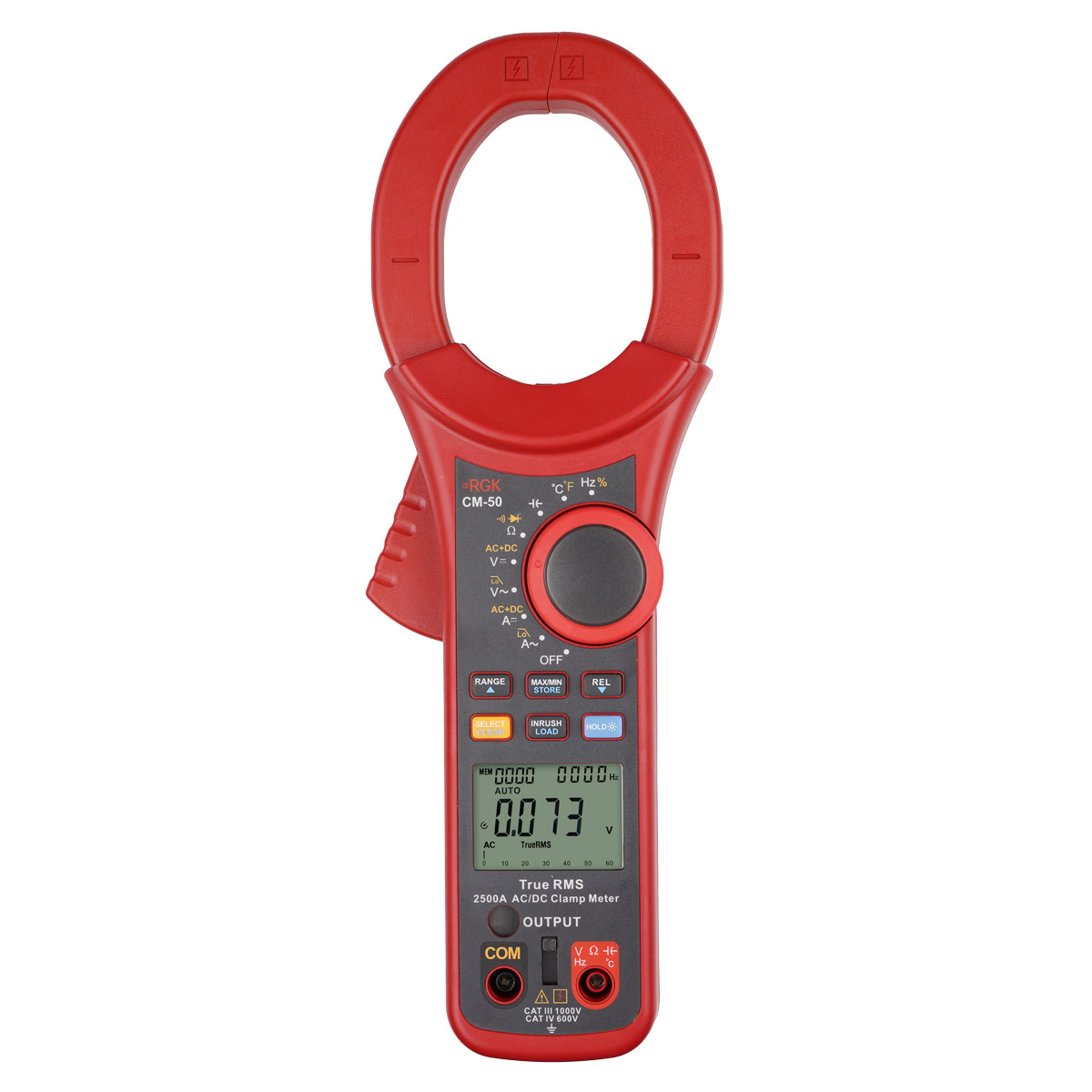

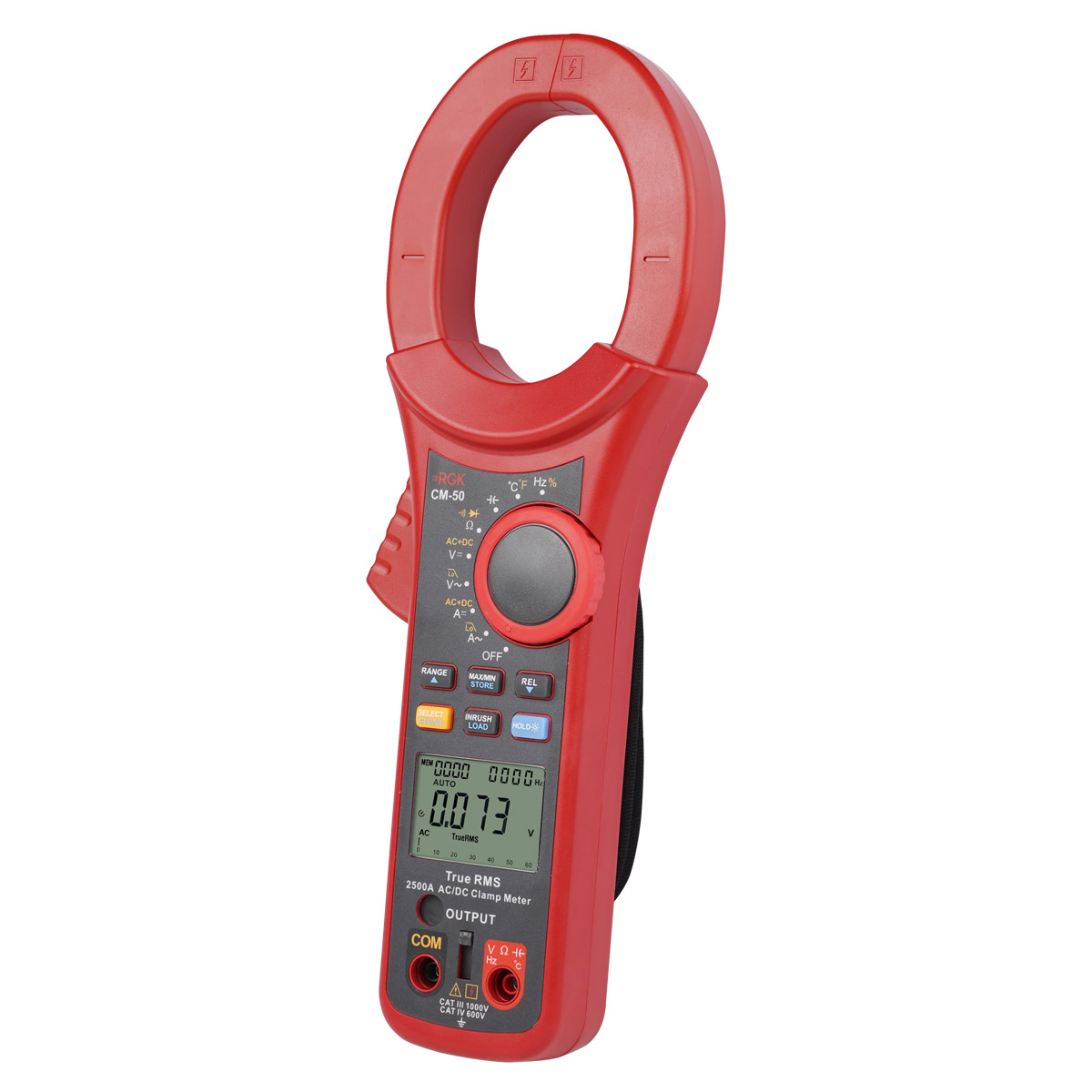

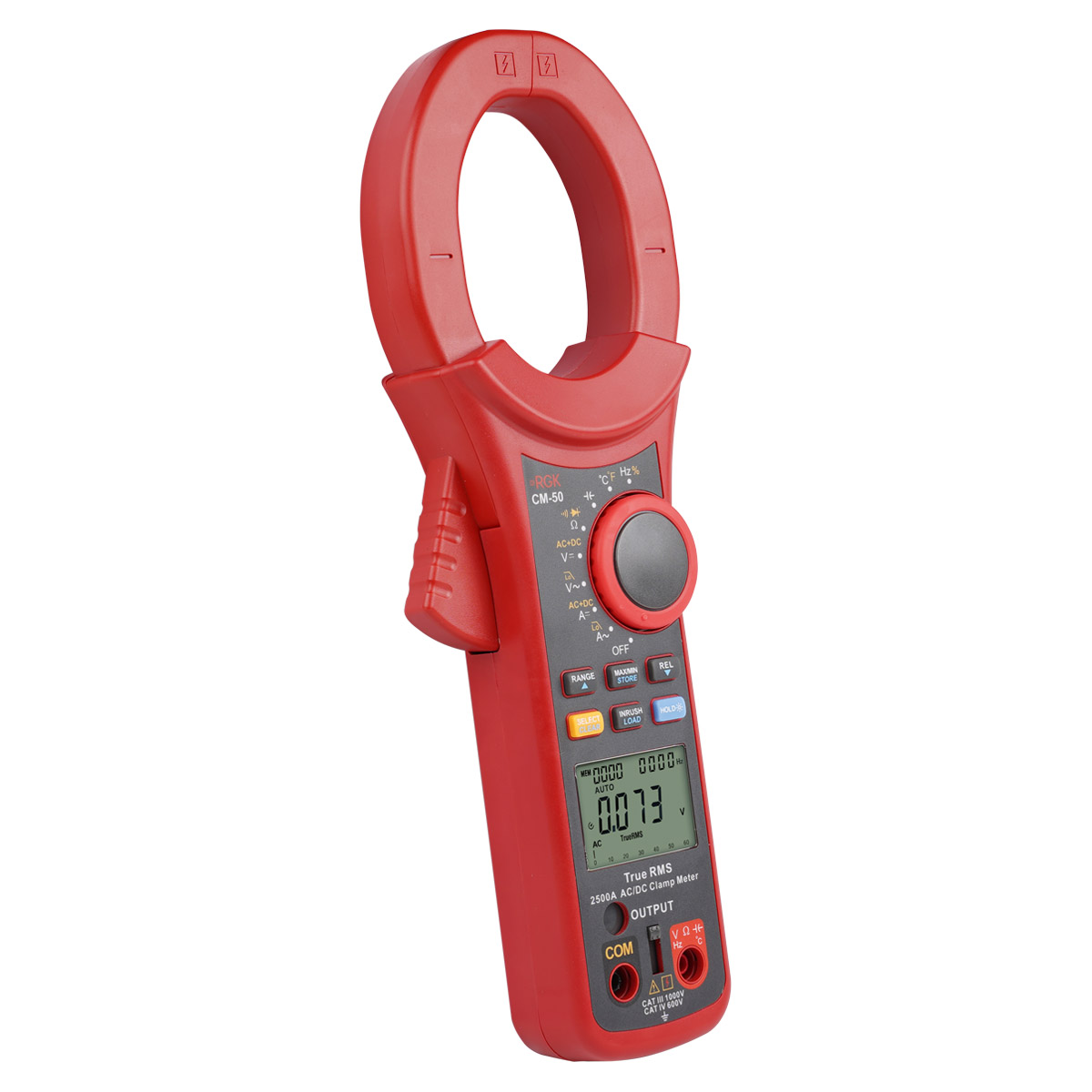

Токоизмерительные клещи RGK CM-50

0 29 990

Артикул: 755375
Печать (PDF)
Бренд

RGK

Подробнее

Описание

Клещи токоизмерительные RGK CM-50 – профессиональный прибор для замеров силы тока бесконтактным методом. Широкие измерительные возможности и богатый функционал делают эту модель подходящим выбором для обслуживания промышленного оборудования и сетей.

Ключевые преимущества

  • Верхний предел рабочего диапазона – 2500A.
  • Возможность работы с проводниками большого сечения – ширина раскрытия захвата до 63 мм.
  • Технология True RMS – точные измерения независимо от формы сигнала.
  • Автоматический выбор рабочего диапазона и типа тока (постоянный или переменный).
  • Функционал мультиметра – определение различных параметров, тестирование компонентов, прозвонка.
  • Память на 1000 значений.
    • LPF

      Встроенный в токовые клещи RGK CM-50 фильтр низких частот необходим для диагностики и ремонта инверторов и оборудования с частотно-регулируемым приводом.

      INRUSH

      Режим INRUSH используется для регистрации пускового тока, исследования переходных процессов и других кратковременных всплесков.

      REL – относительные измерения

      Этот режим используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Также помогает оперативно сравнивать полученные показания с контрольными.

      Аналоговый выход

      Аналоговых выход позволяет подключить токовые клещи RGK CM-50 к осциллографу или другому оборудования для наблюдения и анализа формы сигнала.

      Безопасность работ

      Замеры выполняются без прямого контакта с высоконагруженным проводником и без нарушения его целостности. Модель относится к максимальному классу электробезопасности CAT IV 600V и подходит для тестирования оборудования промышленного класса.

      Мобильный комплект

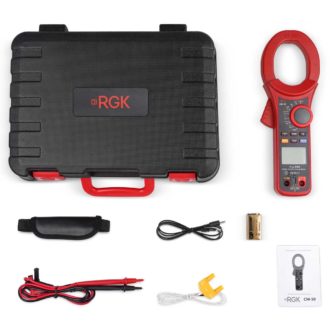

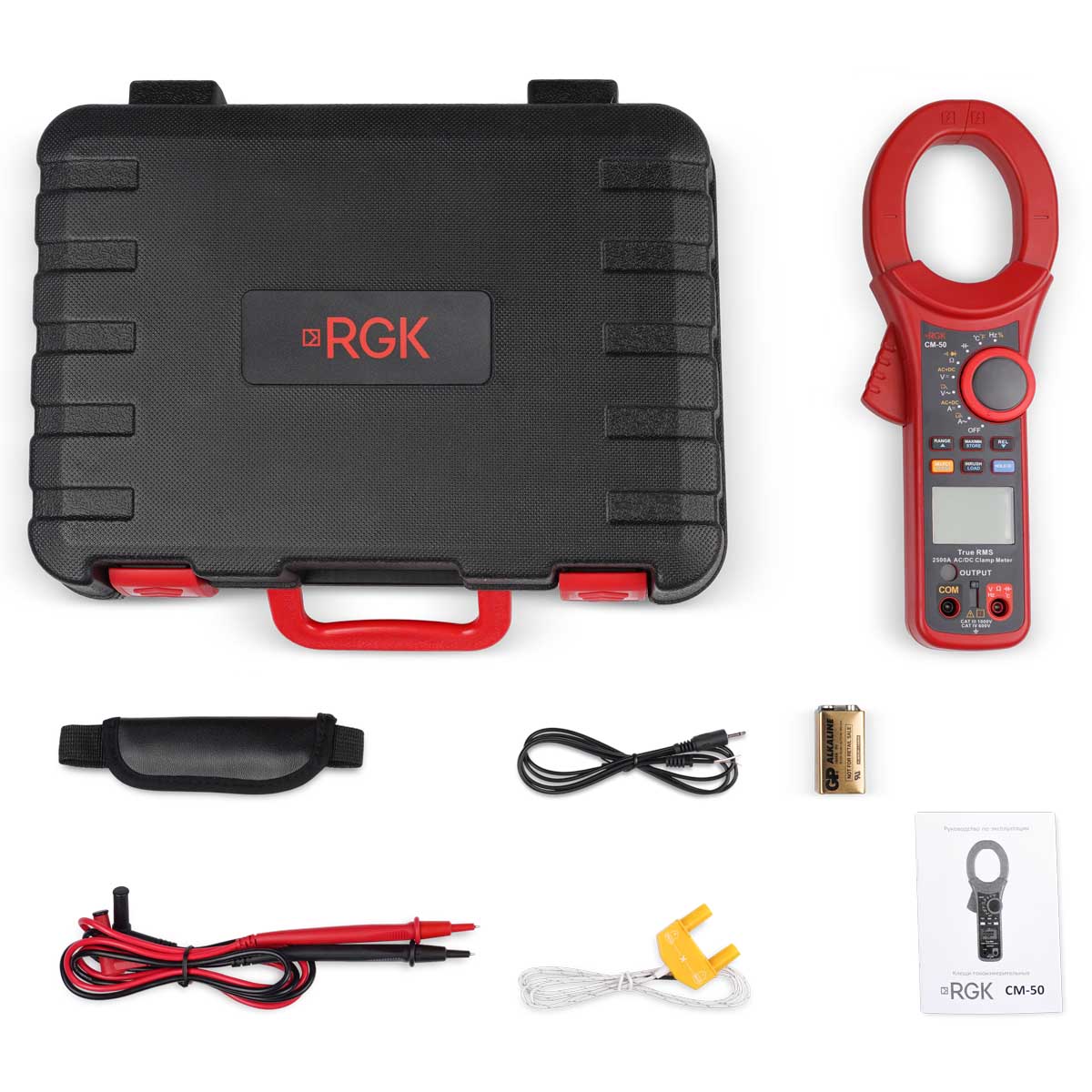

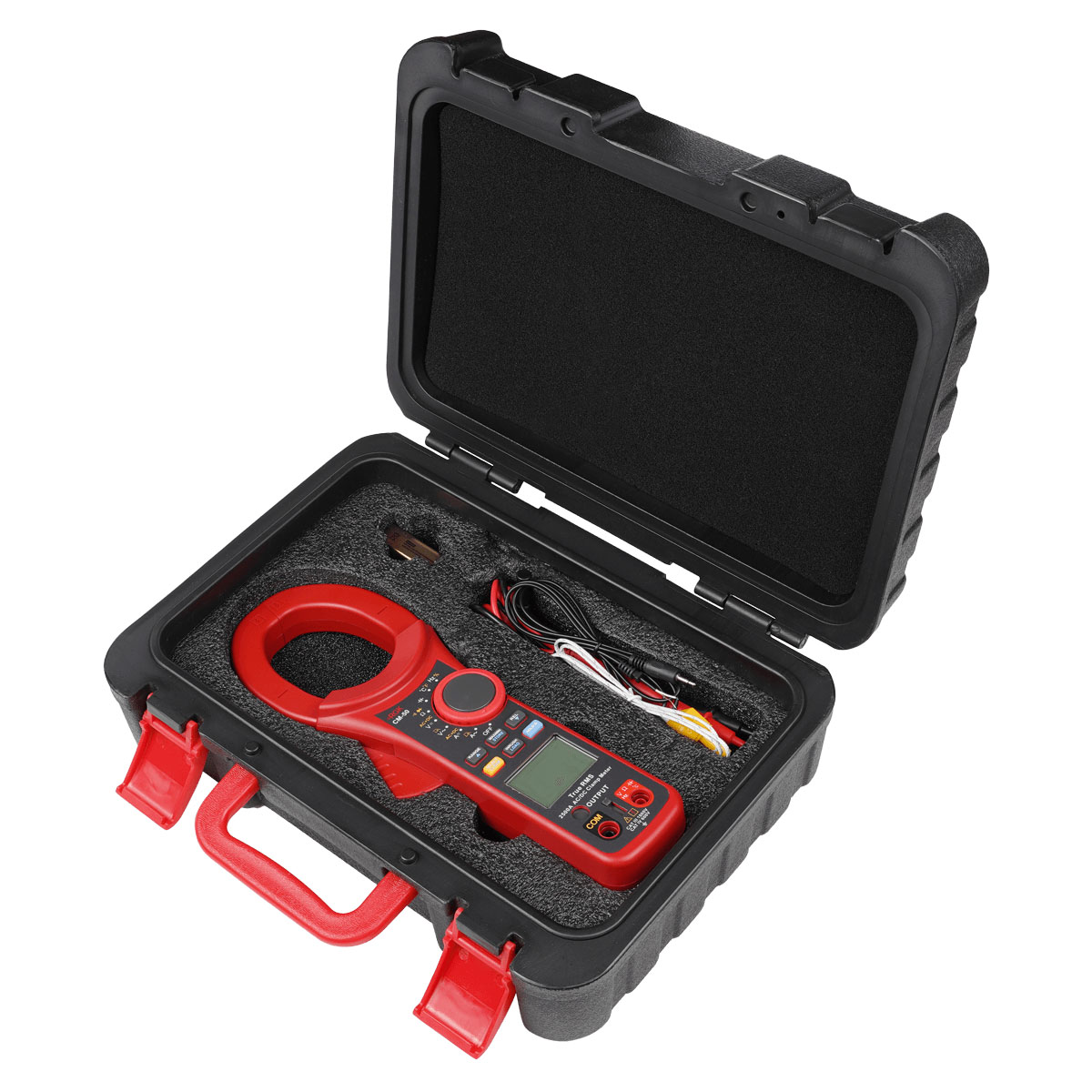

      В набор входит все необходимое для работы – щупы, термопара и провод для аналогового подключения. Комплект токоизмерительных клещей RGK CM-50 поставляется в прочном кейсе – актуальное решение для выездной работы и полевых инспекций на производстве.

      RGK CM-50
      Параметры измерения силы постоянного тока
      Пределы измерений, АРазрешение (единица младшего разряда (е.м.р.)), АПределы допускаемой основной абсолютной погрешности измерений, А
      6000,1±(0,015●I+5 е.м.р.)
      25001±(0,025●I+5 е.м.р.)
      Примечание – I – измеренное значение переменного тока, А
      Параметры измерения силы переменного тока
      Пределы измерений, АРазрешение (единица младшего разряда (е.м.р.)), АПределы допускаемой основной абсолютной погрешности измерений, А
      6000,1±(0,015●I+5 е.м.р.)
      25001±(0,025●I+5 е.м.р.)
      Примечание – I – измеренное значение переменного тока, А
      Частотный диапазон: 50-60 Гц
      Параметры измерения напряжения переменного тока
      Пределы измерений, BРазрешение (единица младшего разряда (е.м.р.)), BПределы допускаемой основной абсолютной погрешности измерений, B
      6,0000,001±(0,01●U+3 е.м.р.)
      60,000,01
      600,00,1
      10001±(0,012●U+3 е.м.р.)
      Примечание – U – измеренное значение напряжение переменного тока, В
      Частотный диапазон: 40-400 Гц
      Параметры измерения напряжения постоянного тока
      Пределы измерений, BРазрешение (единица младшего разряда (е.м.р.)), BПределы допускаемой основной абсолютной погрешности измерений, B
      6,0000,001±(0,005●U+2 е.м.р.)
      60,000,01
      600,00,1
      10001±(0,01●U+2 е.м.р.)
      Примечание – U – измеренное значение напряжение постоянного тока, В
      Параметры измерения электрического сопротивления постоянному току
      Пределы измеренийРазрешение (единица младшего разряда (е.м.р.)), BПределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм
      600,0 Ом0,1 Ом±(0,012●R+2 е.м.р.)*
      6,000 кОм0,001 кОм±(0,01●R+2 е.м.р.)
      60,00 кОм0,01 кОм
      600,0 кОм0,1 кОм
      6,000 МОм0,001 МОм±(0,012●R+2 е.м.р.)
      60,00 МОм0,01 МОм±(0,015●R+2 е.м.р.)
      Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм
      * – в режиме относительных измерений
      Параметры измерения электрической ёмкости
      Пределы измеренийРазрешение (единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ
      60,00 нФ0,01 нФ±(0,03●С+5 е.м.р.)*
      600,0 нФ0,1 нФ±(0,03●С+5 е.м.р.)
      6,000 мкФ0,001 мкФ
      60,00 мкФ0,01 мкФ
      600,0 мкФ0,1 мкФ±(0,04●С+5 е.м.р.)
      6,000 мФ0,001 мФ±(0,05●С+5 е.м.р.)
      60,00 мФ0,01 мФне нормируется
      Примечание – C – измеренное значение электрической емкости, нФ, мкФ, мФ
      * – в режиме относительных измерений
      Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар)по ГОСТ Р 8.585-2001 (термопара типа K)
      Пределы измерений, °СРазрешение (единица младшего разряда (е.м.р.)) , °СПределы допускаемой основной абсолютной погрешности измерений, °С 1)
      от –40 до +401±(0,02●T+10 е.м.р.)
      от +40 до +400±(0,01●T+10 е.м.р.)
      от +400 до + 1000±0,025●T
      Примечание – T – измеренное значение температуры, °С;
      1) – погрешность нормирована без учета погрешности используемой термопары
      Температурный коэффициент
      МодификацияТемпературный коэффициент/°С
      RGK CM-500,1
      Параметры измерения частоты
      Пределы измеренийРазрешение (единица младшего разряда (е.м.р.))Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц
      60,00 Гц0,001 Гц±(0,001●F+3 е.м.р.)
      600,0 Гц0,01 Гц
      6,000 кГц0,0001 кГц
      60,00 кГц0,001 кГц
      600,0 кГц0,01 кГц
      6,000 МГц0,0001 МГц
      40,00 МГц0,001 МГц
      Примечания:
      F – измеренное значение частоты, Гц, кГц, МГц;
      Нижний предел измерений – 10 Гц
      Общие характеристики
      Разрядность дисплея6000
      Отображение полярностиавтоматическое
      Индикация перегрузки“OL” или “-OL”
      Скорость выборки3 измерения в секунду
      Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещейДополнительная погрешность ± 1,0%
      Раскрытие клещей63 мм
      Максимальный диаметр60 мм
      Класс защитыCAT III 1000 В, CAT IV 600 В
      Рабочие условия измерений:
      – температура окружающего воздуха
      – относительная влажность воздуха

      – атмосферное давление

      от 0 до +50 °С
      80% при температуре от 0 до +30 °С
      75% при температуре св. +30 до +40 °С
      85% при температуре св. +40 до +50 °С
      от 84,0 до 106,7 кПа
      Нормальные условия измерений:
      – температура окружающего воздуха
      – относительная влажность воздуха
      от +18 до +28 °С
      80 %
      Температура хранения
      Влажность хранения
      от -20 до +60 °C
      80 %
      Питание1 батарея 6LF22
      Параметры электрического питания:
      – напряжение постоянного тока
      9,0 B
      Габаритные размеры298 х 107 х 47 мм
      Масса0,726 кг
