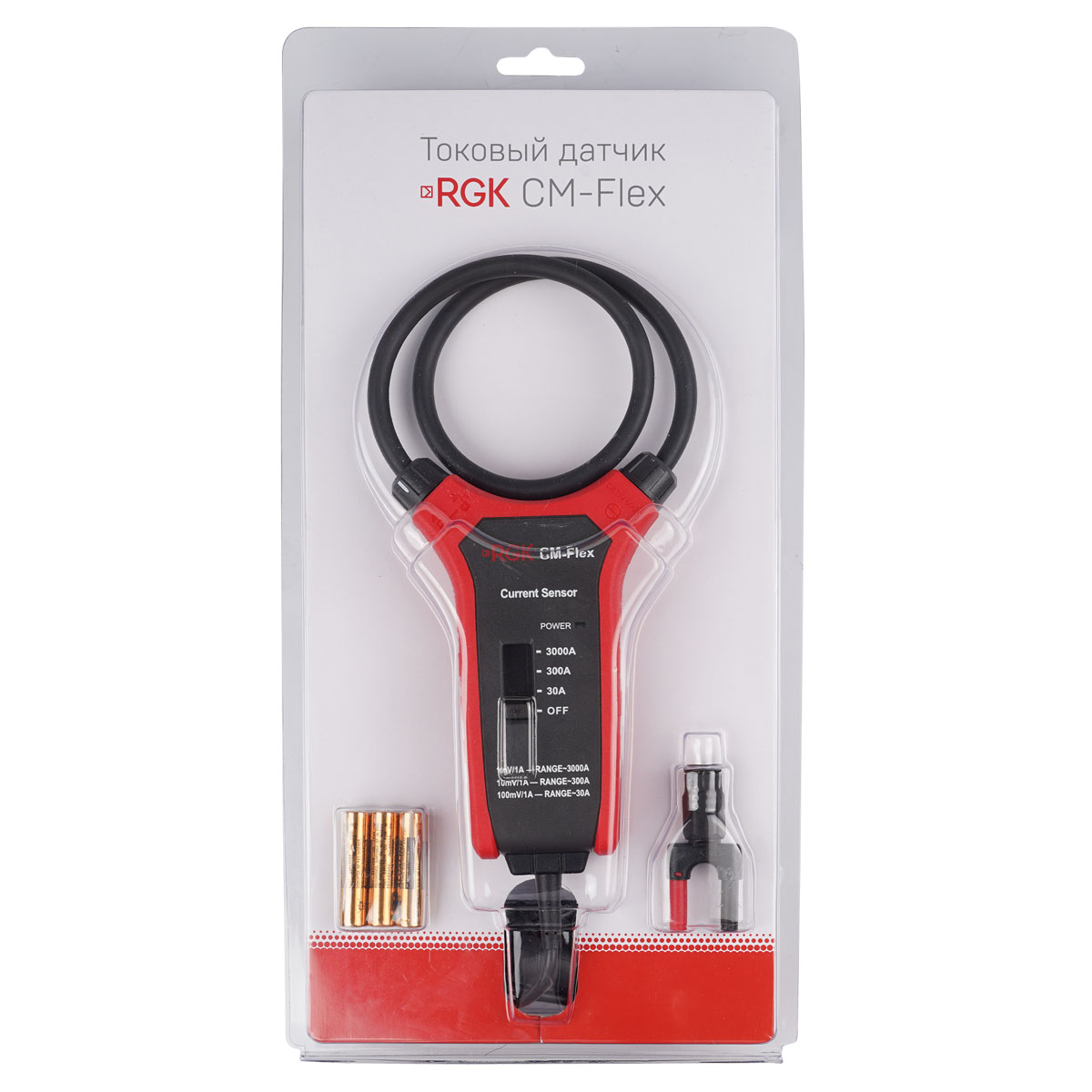

Токовый датчик RGK CM-Flex – это удобное и эффективное решение для точного измерения силы переменного тока большого номинала – до 3000 А. Устройство предназначено для расширения функционала токовых клещей и мультиметров, которые поддерживают такие измерительные аксессуары.

Датчик промышленного класса

Широкий рабочий диапазон и возможность фиксировать токи высокой, до 500 Гц, частоты делают прибор подходящим выбором для инспекций силовых систем и промышленного оборудования. Благодаря длинной петле можно тестировать проводники диаметром до 14 см.

Бесконтактный метод

Гибкий токоизмерительный датчик RGK CM-Flex позволяет легко выполнить измерения при сильной скученности проводников, в тесных распределительных щитах и шкафах. При работе не нарушается целостность силовых линий, что положительно сказывается на общей надежности системы.

Безопасность

Петля датчика надежно фиксируется замком, а длинный провод дает возможность отойти на безопасное расстояние от объекта. Эта модель сертифицирована в соответствии с требовании высшей категории электробезопасности CAT IV 600 В, что позволяет уверенно использовать устройство в профессиональной деятельности при тестировании силового, высоконагруженного оборудования.

Два формата подключения

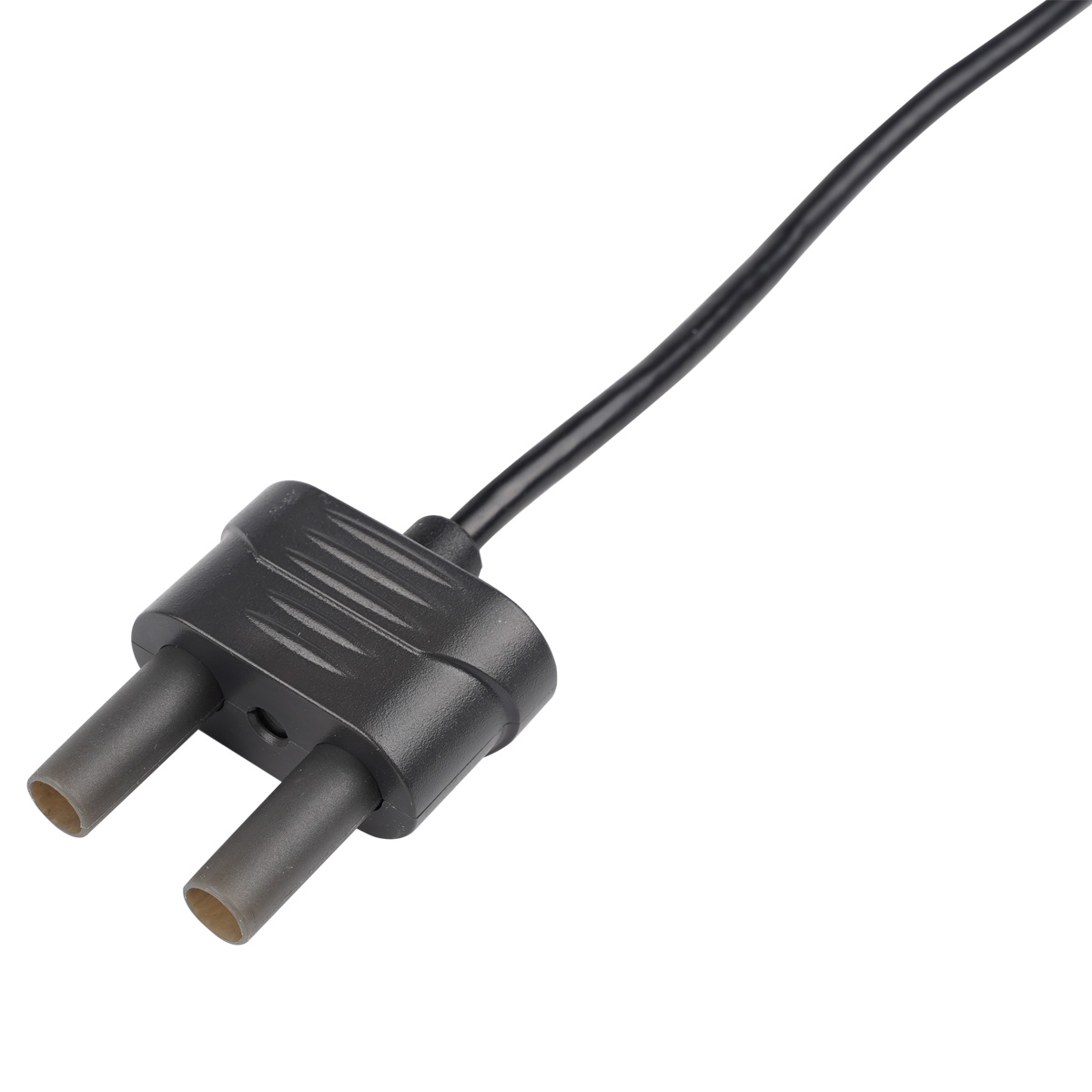

Гибкий токовый датчик RGK CM-Flex оснащен вилкой с 4-миллиметровыми штекерами для подключения к мультиметрам и клещам. В комплект также входит переходник под разъем стандарта BNC.

RGK CM-Flex
Параметры измерения силы переменного тока
Пределы измеренийРазрешение (единица младшего разряда (е.м.р.))Коэффициент трансформацииПределы допускаемой основной абсолютной погрешности измерений
30,00 A0,1 A100 мВ/1 А±(0,03●I+5 е.м.р.)
300,0 A1 A10 мВ/1 А
3000 A10 A1 мВ/1 А
Примечание – I – измеренное значение переменного тока, А
Частотный диапазон: 45-500 Гц
Общие характеристики
Разрядность дисплея6000
Ошибка при отклонении исследуемого проводника от центрального положениядополнительная погрешность ± 3,0%
Максимальный диаметр проводника14 см
Класс защиты от перенапряженияCAT IV 600 В
Рабочие условия измерений:
– температура окружающего воздуха
– относительная влажность воздуха
– атмосферное давление,
от 0 до +50 °С
не более 80 %
от 84,0 до 106,7 кПа
Нормальные условия измерений:
– температура окружающего воздуха
– относительная влажность воздуха
от +18 до +28 °С
до 80 %
Температура хранения
Влажность хранения
от -20 до +60 °C
до 80 %
Степень загрязнения2
Питание3 батареи, ААА
Параметры электрического питания:
– напряжение постоянного тока
4,5 В
Габаритные размеры267 x 120 x 34 мм
Масса0,26 кг
