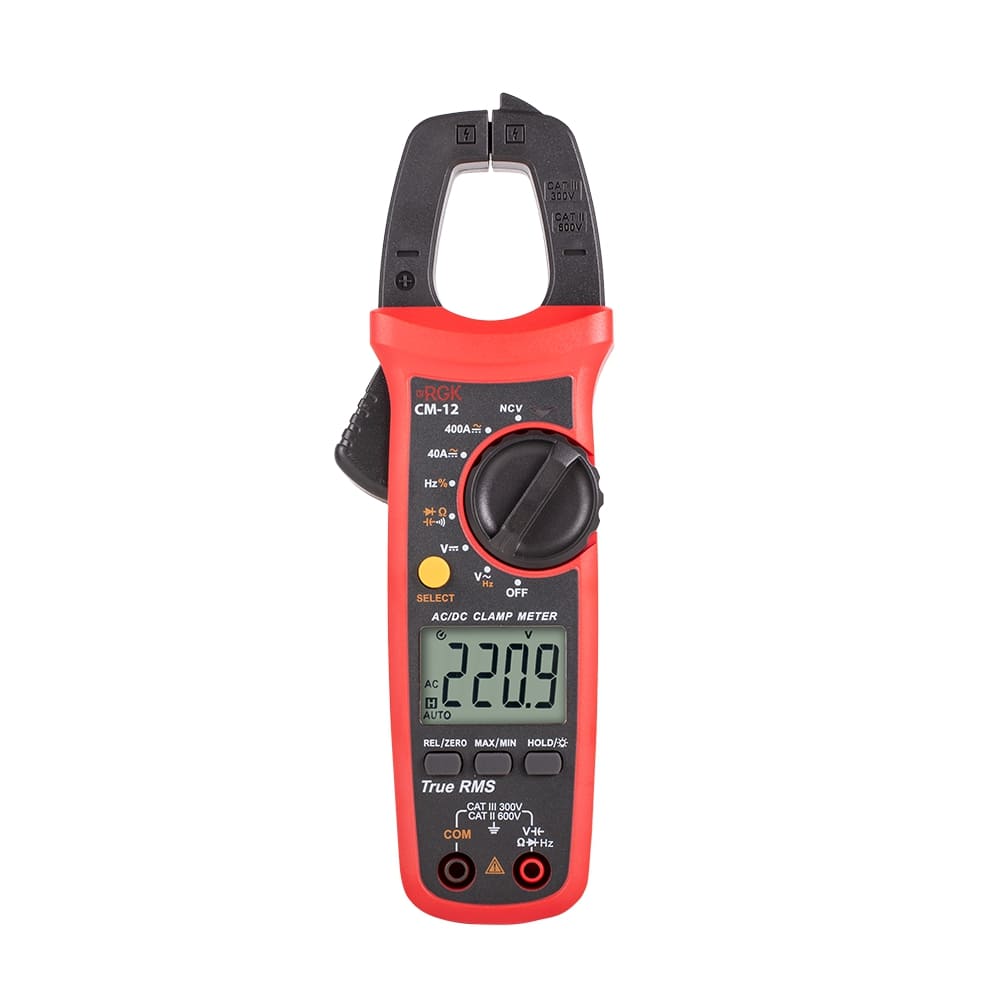

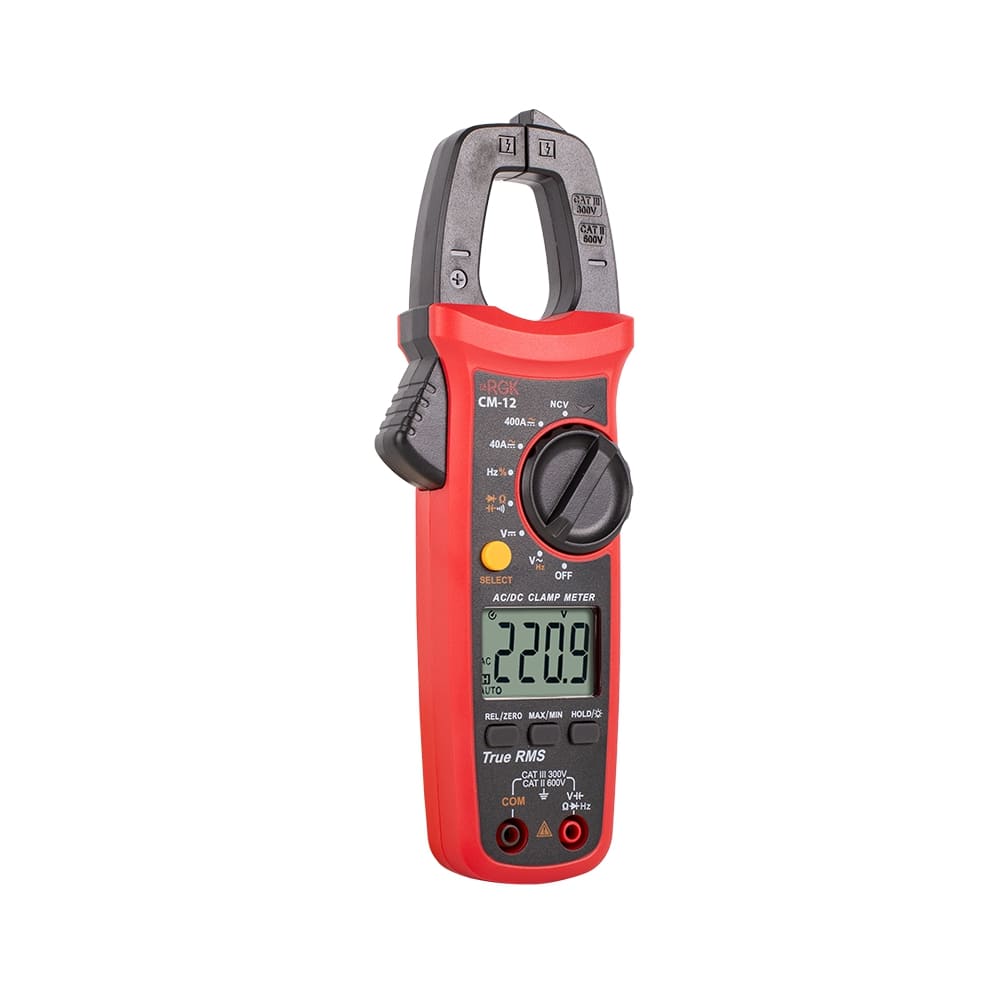

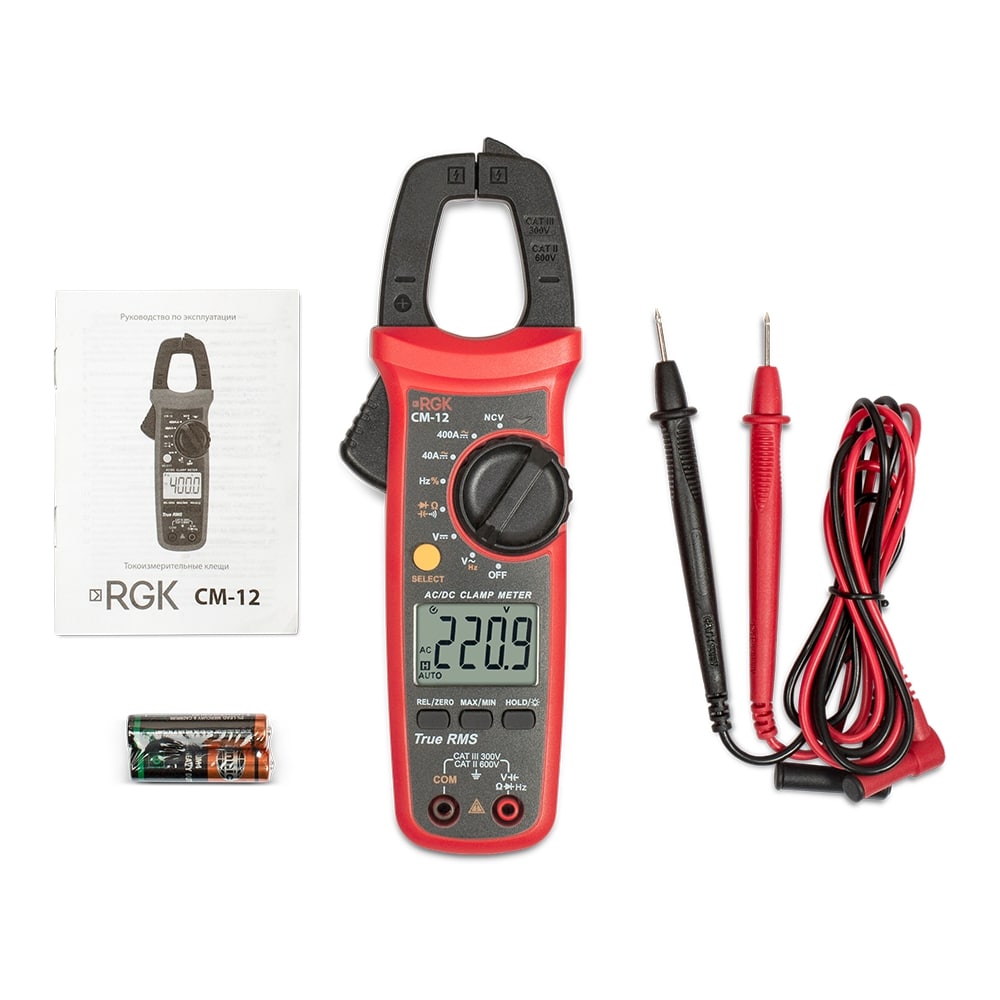

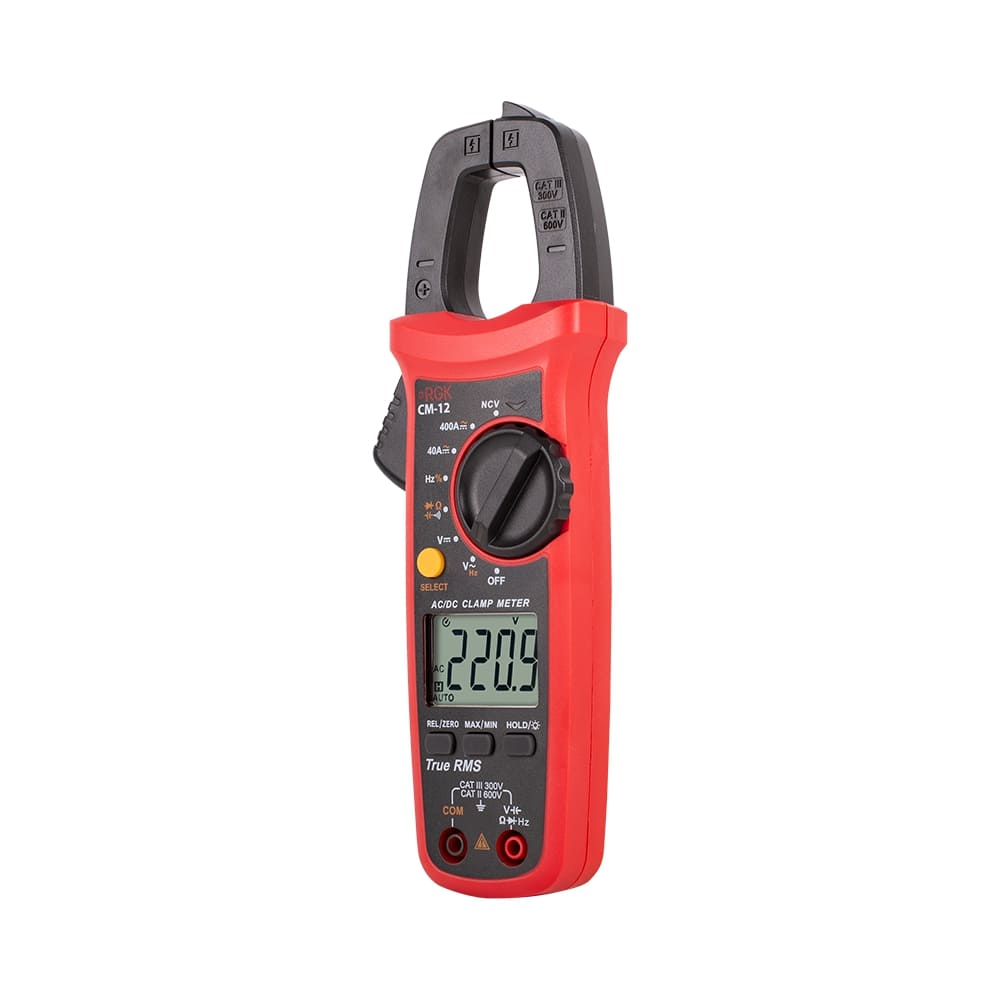

Цифровые токовые клещи RGK CM-12 используются для измерения силы тока до 400 А в тех случаях, когда недопустимо повреждение изоляции или приостановка работы электросистемы предприятия. Прибор ориентирован на специалистов сферы энергетики, но может с успехом решать и бытовые задачи по проверке оборудования и электропроводки.
Технические особенности
- Режим отображения пиковых показаний.
- Фиксации значений на экране кнопкой HOLD.
- Защита от перегрузки с сигнализацией.
- Автоотключение через 15 мин. бездействия.
Преимущества клещей
За счет применения в конструкции датчика Холла можно измерять как постоянный, так и переменный ток. Основное преимущество электроизмерительных клещей заключается в бесконтактном методе замеров, благодаря чему не требуется отключать провода или производить врезку в изоляцию, что особенно важно для проводников, расположенных за пределами помещений. Устройство позволяет быстро проверять ток в толстых силовых кабелях и сравнивать распределение нагрузки в трехфазных сетях.
Комплексный замер параметров электросетей
При подключении щупов токоизмерительные клещи RGK CM-12 определяют значения сопротивления, частоты тока, целостность цепи, тестирует диоды и емкость конденсаторов. Расчет коэффициента заполнения будет полезен при работе с импульсным (ШИМ) оборудованием.
Дополнительные функции
Функция NCV детектирует напряжение бесконтактным способом и чаще всего используется для поиска ноля и фазы. Прибор можно перевести в низковольтный режим EFLo, если требуется выявить сигнал в диапазоне 24 – 72 В.
При проверке конденсаторов малой емкости или линий слабого сопротивления результат может искажаться под действием электромагнитных шумов, наводок или потерь на тестовых проводах. Влияние этих эффектов нивелируется за счет сравнения с опорной величиной в режиме REL.
Безопасность
Клещи оборудованы специальным барьером, препятствующим соскальзыванию руки в сторону проводника, двойной изоляцией и соответствуют категориям защищенности CAT II 600В/CAT III 300В. Допускается использование электроизмерительных клещей RGK CM-12 для диагностики коммутационного оборудования, распределительных щитов и других элементов электросетей.
| RGK CM-12 |
|---|
| Параметры измерения силы постоянного тока |
|---|
| Пределы измерений, А | Разрешение (единица младшего разряда(е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А |
|---|
| 40,00 | 0,01 | ±(0,02*I+5 е.м.р.) |
|---|
| 400,0 | 0,1 |
|---|
| Примечание – I – измеренное значение силы постоянного тока, А |
|---|
| Параметры измерения силы переменного тока |
|---|
| Пределы измерений, А | Частота, Гц | Разрешение (единица младшего разряда(е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А |
|---|
| 40,00 | от 45 до 400 | 0,01 | ±(0,02*I+5 е.м.р.) |
|---|
| 400,0 | 0,1 |
|---|
| Примечание – I – измеренное значение силы переменного тока, А |
|---|
| Параметры измерения напряжения постоянного тока |
|---|
| Пределы измерений | Разрешение (единица младшего разряда(е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|---|
| 400,0 мВ | 0,1 мВ | ±(0,007*U+3 е.м.р.) |
|---|
| 4,000 В | 0,001 В | ±(0,005*U+2 е.м.р.) |
|---|
| 40,00 В | 0,01 В |
|---|
| 400,0 В | 0,1 В |
|---|
| 600 В | 1 В |
|---|
| Примечание – U – измеренное значение напряжения постоянного тока, мВ, В |
|---|
| Параметры измерения напряжения переменного тока |
|---|
| Пределы измерений, В | Частота, Гц | Разрешение (единица младшего разряда(е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
|---|
| 4,000 | от 45 до 400 | 0,001 | ±(0,01*U+5 е.м.р.) |
|---|
| 40,00 | 0,01 | ±(0,008*U+5 е.м.р.) |
|---|
| 400,0 | 0,1 |
|---|
| 600 | 1 |
|---|
| Примечание – U – измеренное значение напряжения переменного тока, В |
|---|
| Параметры измерения электрического сопротивления постоянному току |
|---|
| Пределы измерений | Разрешение (единица младшего разряда(е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
|---|
| 400,0 Ом | 0,1 Ом | ±(0,01*R+2 е.м.р.) |
|---|
| 4,000 кОм | 0,001 кОм | ±(0,008*R+2 е.м.р.) |
|---|
| 40,00 кОм | 0,01 кОм |
|---|
| 400,0 кОм | 0,1 кОм |
|---|
| 4,000 МОм | 0,001 МОм | ±(0,025*R+5 е.м.р.) |
|---|
| 40,00 МОм | 0,01 МОм |
|---|
| Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм |
|---|
| Параметры измерения электрической емкости |
|---|
| Пределы измерений | Разрешение (единица младшего разряда(е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
|---|
| 40,00 нФ | 0,01 нФ | ±(0,04*C+5 е.м.р.) |
|---|
| 400,0 нФ | 0,1 нФ |
|---|
| 4,000 мкФ | 0,001 мкФ |
|---|
| 40,00 мкФ | 0,01 мкФ |
|---|
| 400,0 мкФ | 0,1 мкФ |
|---|
| 4,000 мФ | 0,001 мФ | ±0,1*C |
|---|
| 40,00 мФ | 0,01 мФ |
|---|
| Примечание – C – измеренное значение электрической емкости, нФ, мкФ, мФ |
|---|
| Параметры измерения частоты |
|---|
| Пределы измерений | Разрешение (единица младшего разряда(е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц |
|---|
| 40,00 Гц | 0,01 Гц | ±(0,001*F+4 е.м.р.) |
|---|
| 400,0 Гц | 0,1 Гц |
|---|
| 4,000 кГц | 0,001 кГц |
|---|
| 40,00 кГц | 0,01 кГц | ±(0,001*F+4 е.м.р.) |
|---|
| 400,0 кГц | 0,1 кГц |
|---|
| 10,00 МГц | 0,01 МГц |
|---|
| Примечания – F – измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений – 10 Гц |
|---|
| Температурные коэффициенты |
|---|
| Модификация | Температурный коэффициент |
|---|
| RGK CM-12 | 0,1°С |
|---|
| Общие характеристики |
|---|
| Наименование характеристики | Значение |
|---|
| Разрядность дисплея | 4000 |
|---|
| Отображение полярности | автоматическая |
|---|
| Защита от перегрузки | 600 В RMS |
|---|
| Индикация перегрузки | “OL” или “-OL” |
|---|
| Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей | дополнительная погрешность ± 1,0% |
|---|
| Диаметр захвата | 28 мм |
|---|
| Рабочая высота над уровнем моря | до 2000 м |
|---|
| Класс защиты от перенапряжения | САТ II 600 В |
|---|
| Рабочие условия измерений:– температура окружающего воздуха, – относительная влажность воздуха | от 0°С до +50°С80% при температуре от 0°С до +30°С75% при температуре св. +30°С до +40°С45% при температуре св. +40°С до +50°С |
|---|
| Нормальные условия измерений: – температура окружающего воздуха– относительная влажность воздуха | от +18°С до +28°Сот 30 до 80% |
|---|
| Температура хранения, °СВлажность хранения, % | от -20°С до +60°С до 80% |
|---|
| Степень загрязнения | 2 |
|---|
| Питание | 2 батарейки ААА, 1,5 В |
|---|
| Параметры электрического питания:– напряжение постоянного тока, В | 3 |
|---|
| Габаритные размеры,(длина×ширина×высота) | 215 x 73 x 37 мм |
|---|
| Масса, (без батарей) | 0,215 кг |
|---|
