Описание

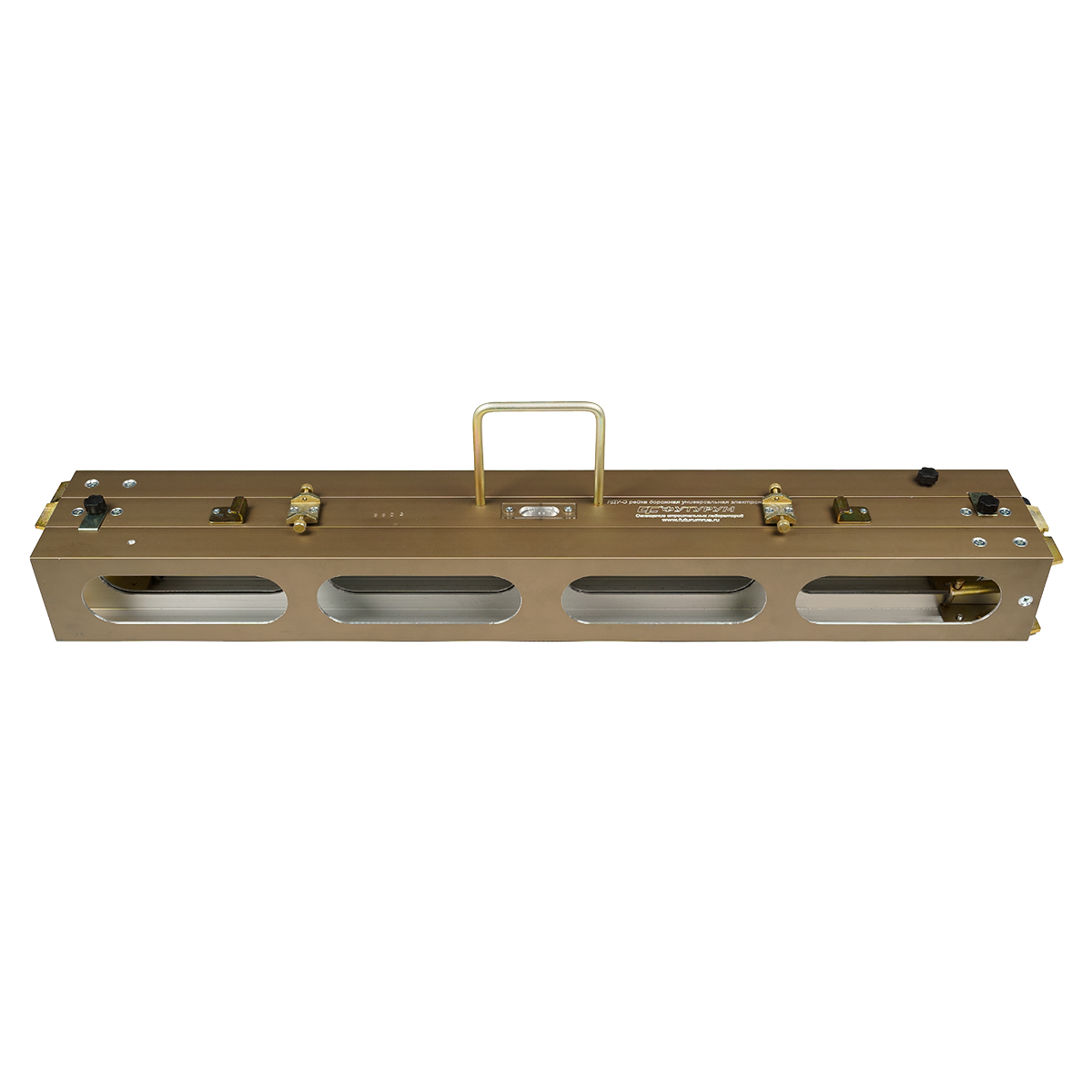

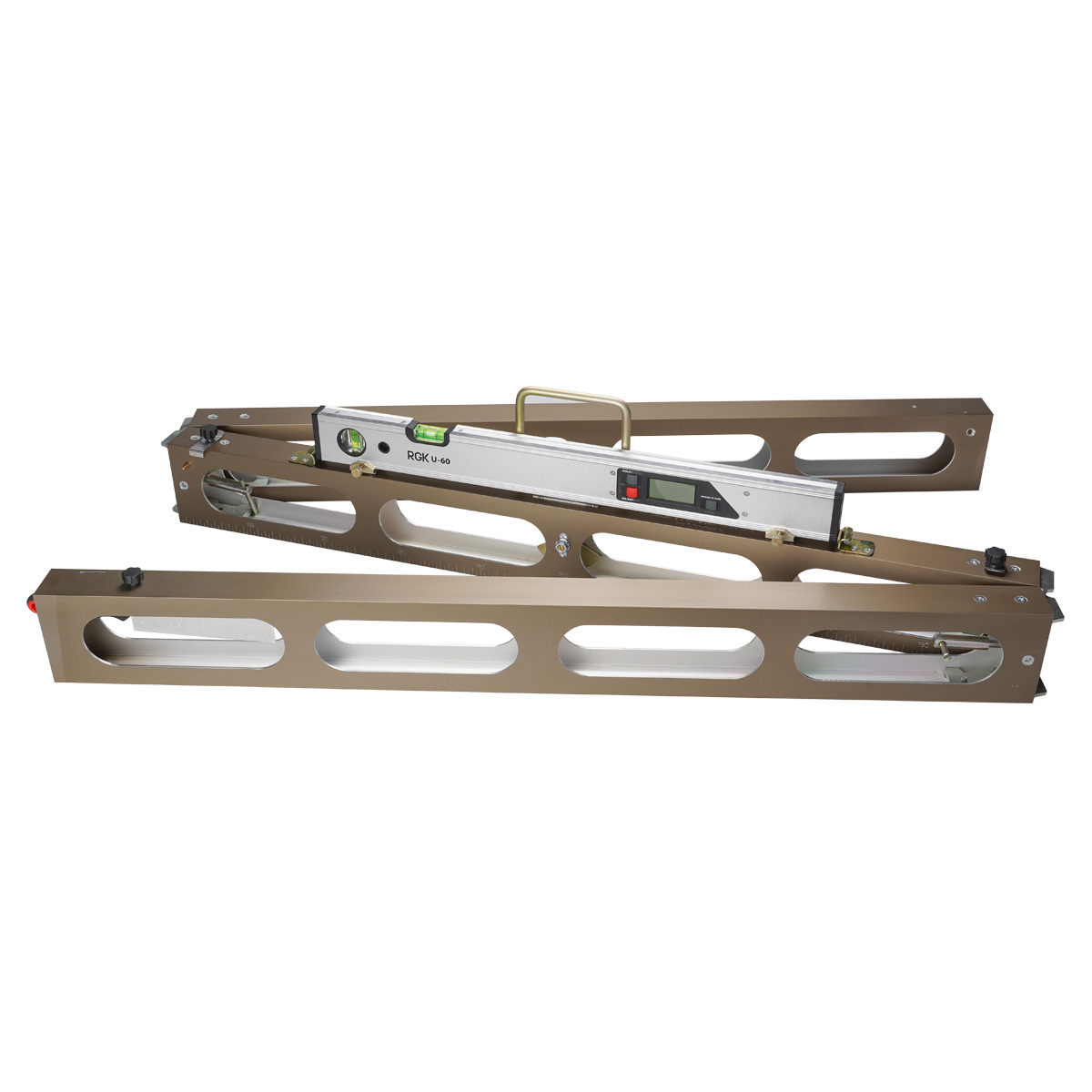

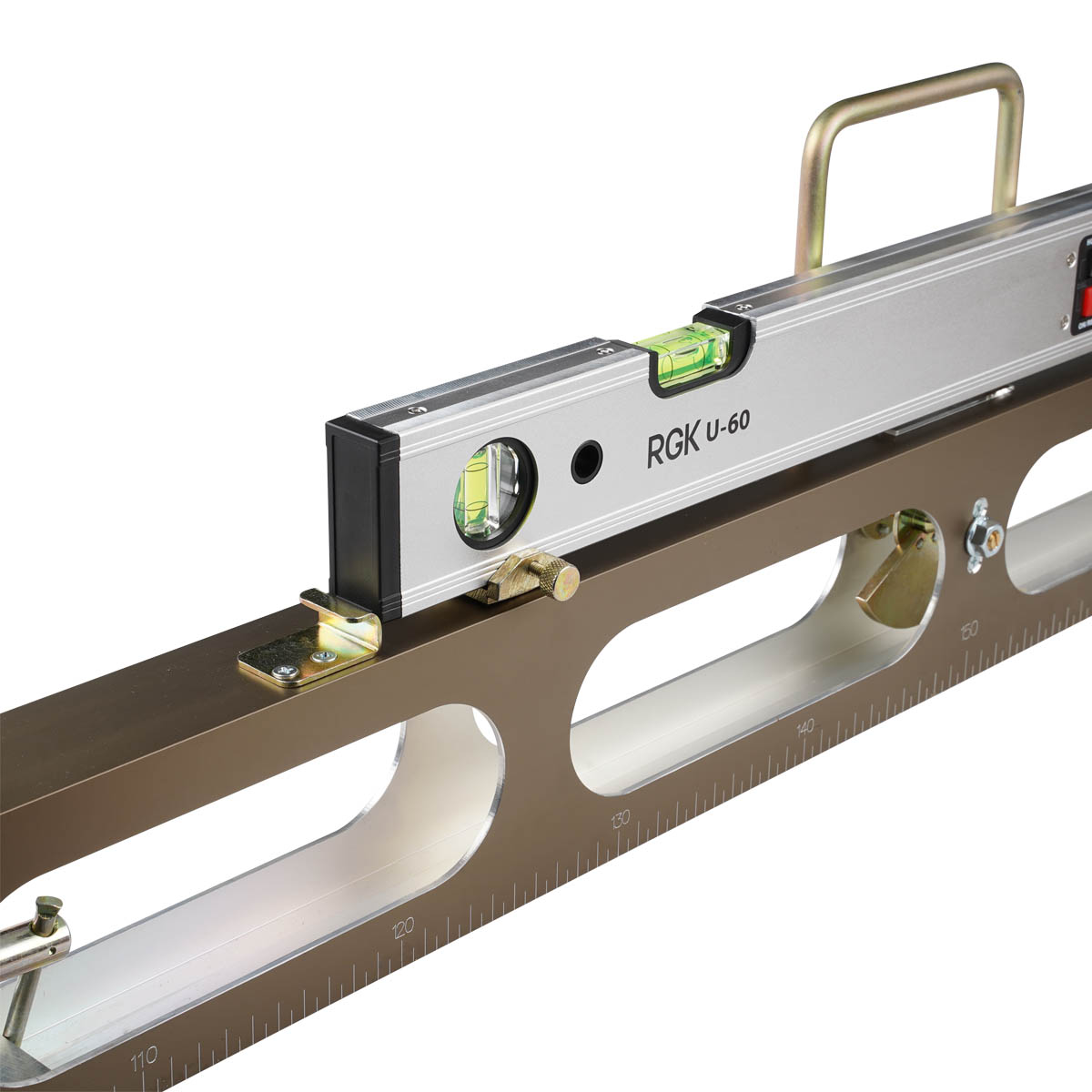

РДУ КОНДОР-Э – трехсекционный прибор для измерений неровностей дорожного полотна, крутизны насыпей и откосов при проведении ремонтных работ, а также при расследовании ДТП. Для измерения просветов рейка оснащена клинковым промерником. В отличие от механического аналога, данная модель оборудована съемным электронным уровнем, что повышает точность измерения.
Параметрические показатели
- Длина в разложенном виде 3 м.
- Встроенный эклиметр.
- Ребра жесткости во внутренней стороне конструкции.
- Масса не более 11 кг.
Продуманная конструкция

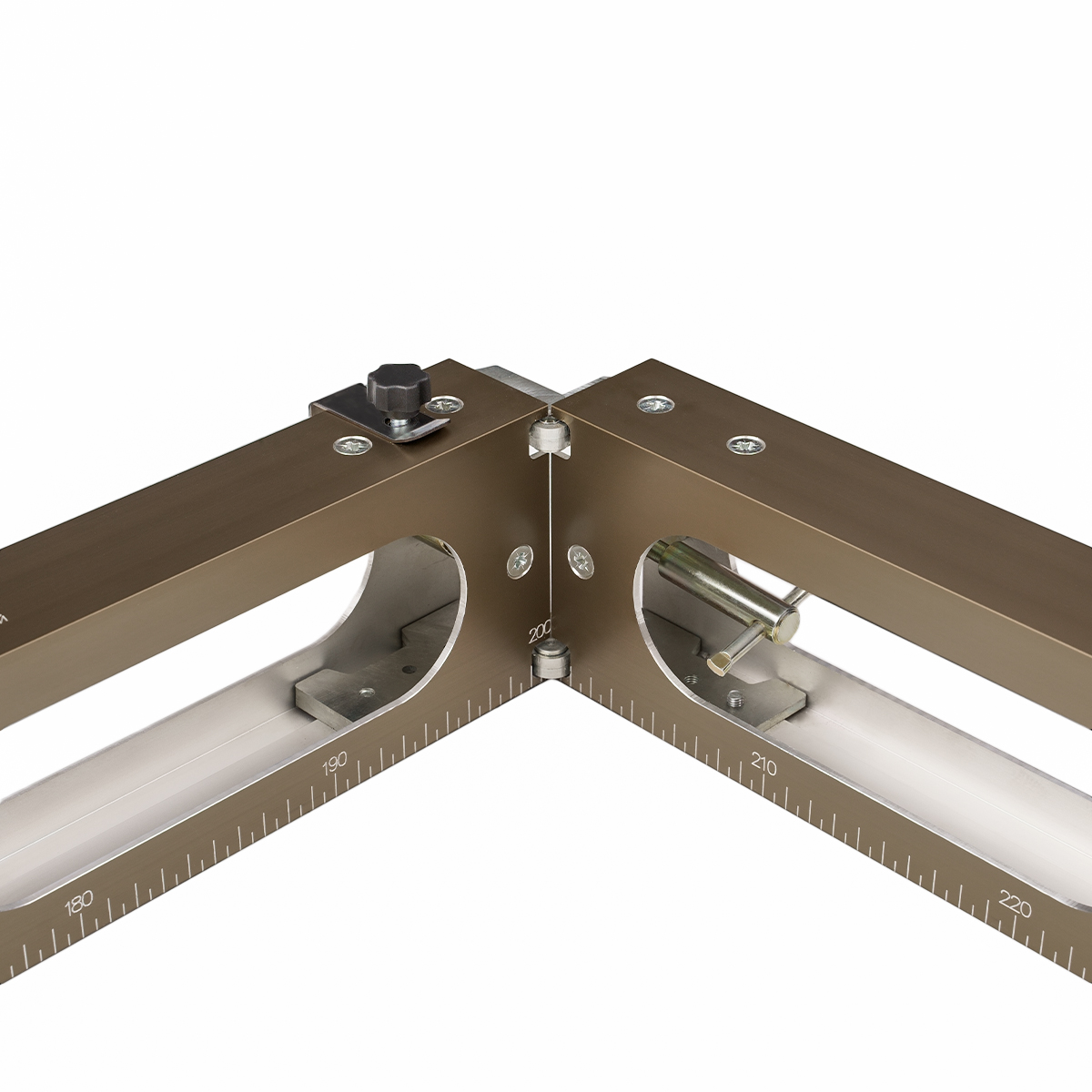

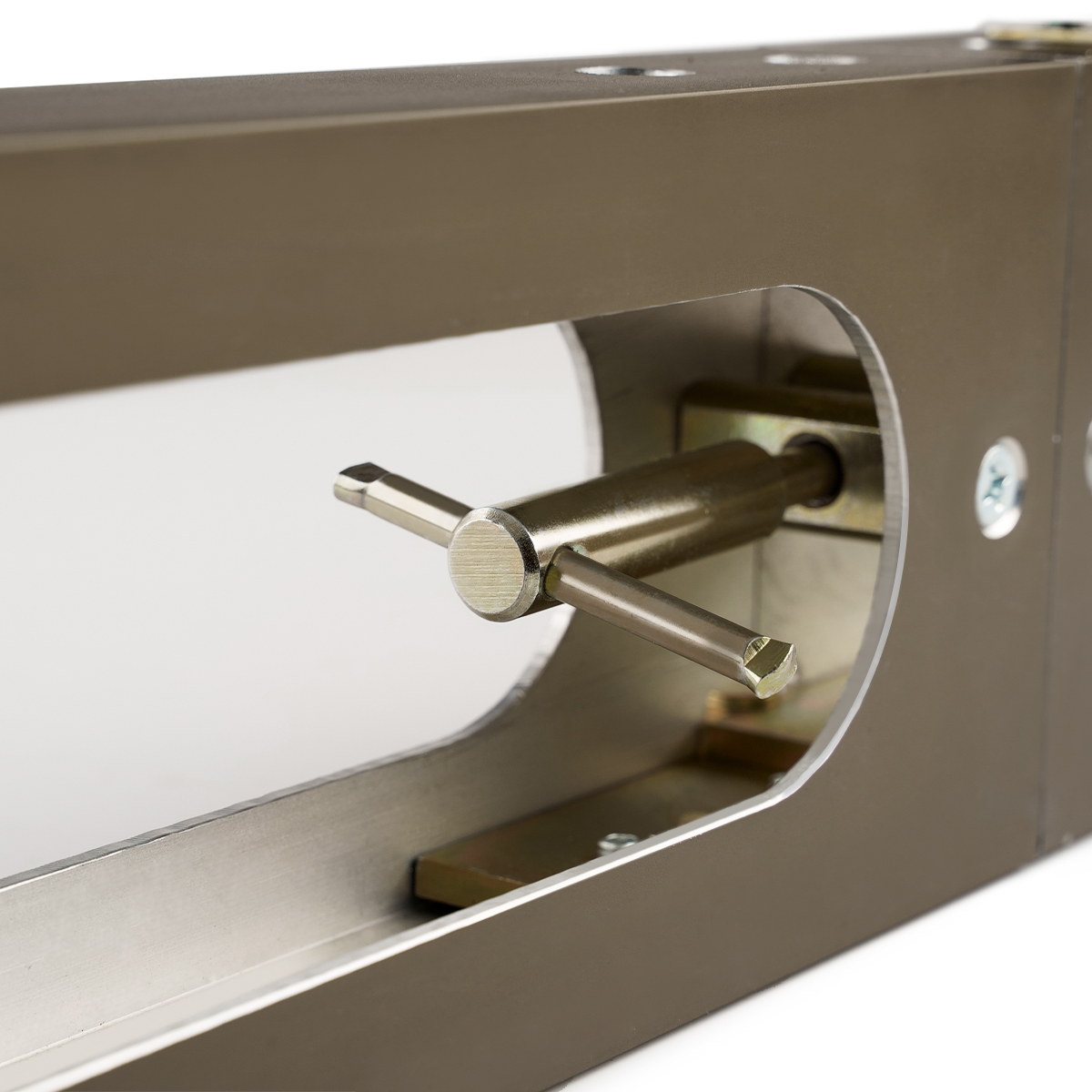

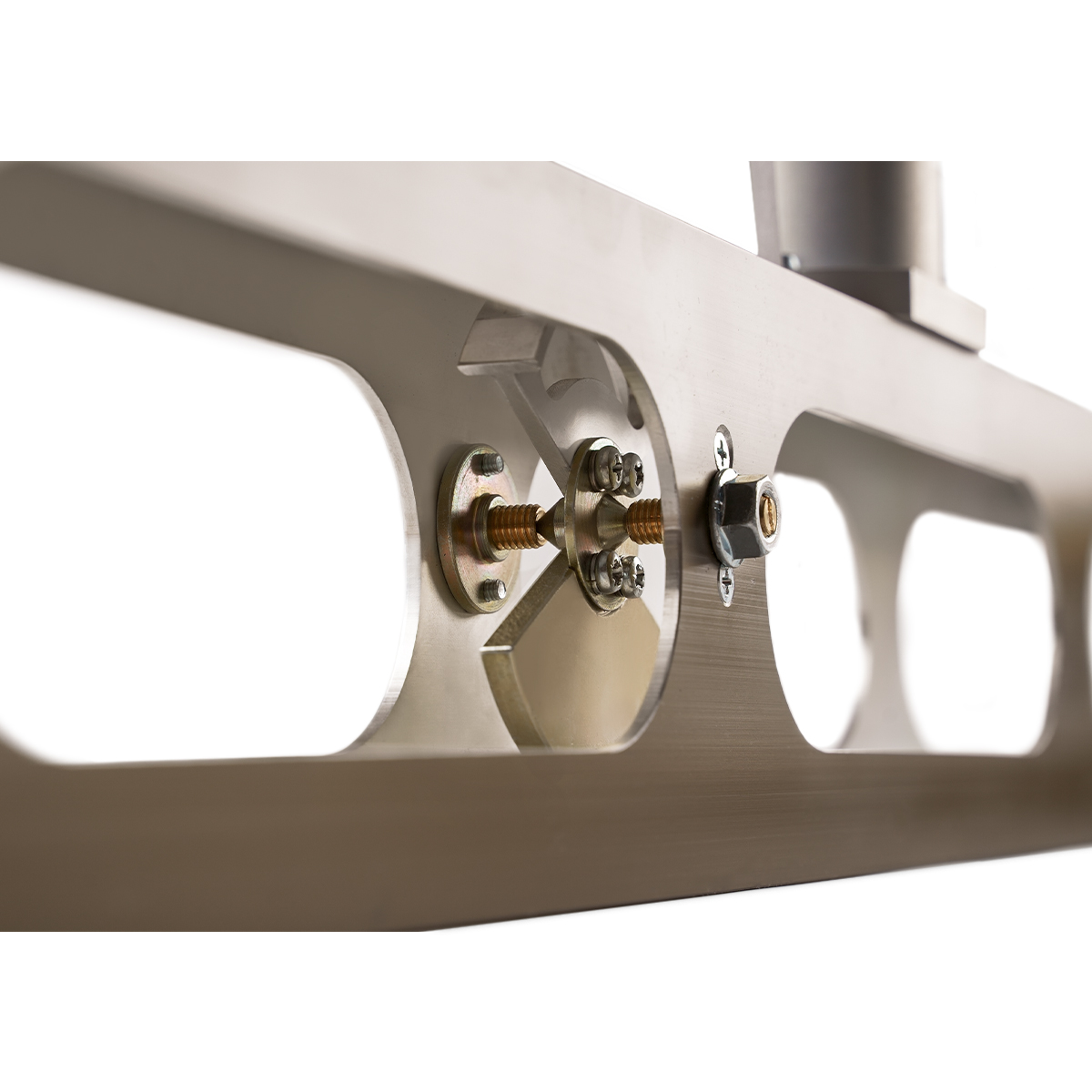

Все три составные части соединяются между собой с помощью специальных винтов с удлиненной рифленой головкой и самофиксирующимся подпружиненным пальцем для комфортной фиксации. Шарниры рейки расположены во внутренней стороне корпуса, что позволяет надежно зафиксировать дорожную рейку ФУТУРУМ КОНДОР Э в рабочем положении. При этом для уменьшения веса всего прибора в шарнирах сделаны технологические отверстия.
Гальваническое покрытие корпуса

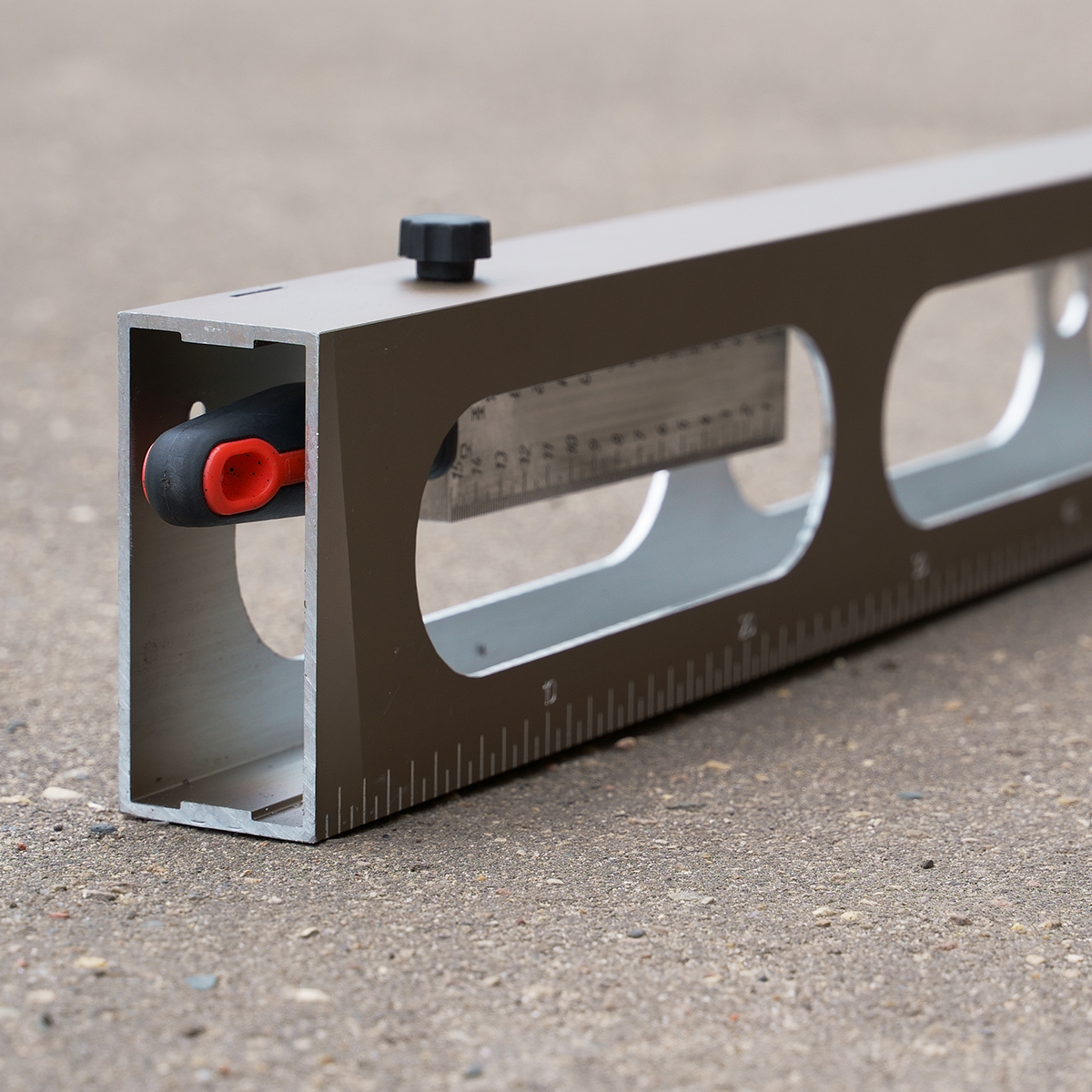

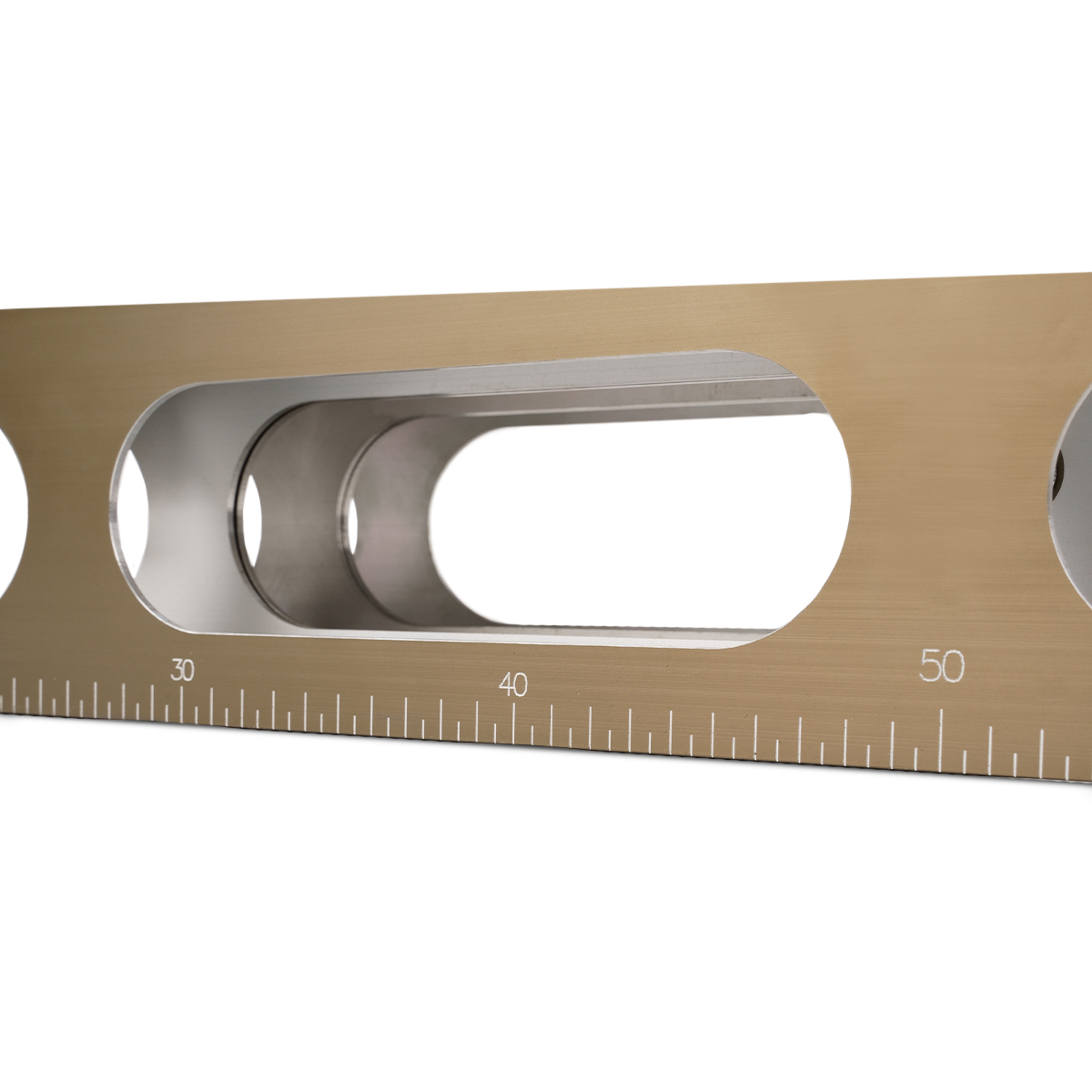

Высокая точность дорожной рейки – отклонение от прямолинейности составляет всего 0,2 мм на 3 м длины – достигается за счет специальной конструкции корпуса, который дополнительно упрочняется гальваническим покрытием, которое, кроме этого, обеспечивает невосприимчивость к повреждениям от механических воздействий при использовании на грунтовых, бетонных и иных жестких поверхностях. При этом такое покрытие защищает рейку от прилипания пыли и грязи.
дорожное колесо RGK Q64
Дорожное колесо RGK Q64 измеряет прямые линии и дуги с шагом 1 см благодаря высокоточному электронному счетному механизму. Светодиодная подсветка экрана обеспечит правильную интерпретацию результатов при любом уровне освещения. Устройство используется во время дорожных работ, нанесения разметки, а также, для расчета периметра или площади участка.
Технические характеристики:
- Диапазон измерений от 0,01 м до 9999,99 м.
- Шаг счетного механизма – 1 см.
- Диаметр колеса 319,7 мм.
- Высота курвиметра 990 мм.
- Встроенная память на 5 ячеек.
- Вес устройства 2,5 кг.
Измерения на любых поверхностях
Мерное колесо диаметром 319,7 мм обеспечивает надежное сцепление с любым видом поверхности – асфальтом, бетоном, гравием и грунтом. Плавное вращение дорожного колеса осуществляется благодаря подшипникам. Прочная полиуретановая шина защищает курвиметр от камней и острых предметов.
Удобство использования и транспортировки
Складная конструкция рукоятки курвиметра RGK Q64 обеспечивает удобную транспортировку устройства в автомобиле или в общественном транспорте. Подножка позволяет удерживать колесо в вертикальном положении.
Комфортное считывание значений
Результаты замеров отображаются на большом ЖК-дисплее, с которого удобно считывать показания. Светодиодная подсветка обеспечит комфорт работы в сумерках или при солнечном освещении. Доступен выбор единиц измерения и функция удержания показателей для удобного документирования.
Для питания используется сменная батарея напряжением 9 В типа “крона”, которая обеспечивает длительную работу. Предусмотрена функция автоматического отключения при простое для экономии заряда.
| РДУ КОНДОР-Э с поверкой | |
|---|---|
| Диапазон измерений длины, мм | от 0 до 3000 |
| Пределы допускаемой абсолютной погрешности измерений длины, мм | ± 2 |
| Цена деления шкалы рейки, мм | 5 |
| Длина рейки в рабочем состоянии, мм | 3000 ± 2 |
| Ширина опорной грани рейки, мм | 50 ± 2 |
| Прогиб рейки от собственного веса в сере-дине пролета длиной 2900 мм, мм, не более | 0,4 |
| Предельно допускаемое отклонение опорной грани от плоскостности, мм | 0,2 |
| Предельно допускаемое отклонение боковой грани рейки от прямолинейности, мм | 10 |
| Градуировка шкалы эклиметра для измерений крутизны откосов (в обе стороны) | 18º26′ (1:3), 26º34′ (1:2), 33º41′ (1:1,5), 45º (1:1) |
| Предельно допускаемое отклонение шкалы эклиметра от номинальных значений | ± 2º30′ |
| Ширина плоских граней клинового промерника, мм | 50,0±0,5 |
| Угол между гранями клинового промерника | 5º45’±5′ |
| Диапазон измерений неровностей (просветов под рейкой), мм | от 1 до 15 |
| Дискретность измерений неровностей (просветов под рейкой), мм | 1 |
| Шаг меток шкалы измерений неровностей, мм | 10,0±0,1 |
| Диапазон измерений толщины слоев покрытий, мм | от 5 до 150 |
| Цена деления шкалы измерений толщины слоев покрытия, мм | 5 |
| Допускаемое отклонение от номинальных значений длины шкалы измерений толщины слоев и расстояний между любым штрихом и началом шкалы при температуре окружающей среды (20±5)ºС, мм, не более | ± 0,5 |
| Габаритные размеры рейки в чехле, мм, не более: | 1070 х 180 х 250 мм |
| Масса рейки в чехле, не более | 10,7 кг |
| Средняя наработка на отказ, час | 1000 |
| Средняя загрузка, часов в сутки | 1,5 |
| Срок службы, лет | 5 |
| RGK Q64 | |
| Диаметр колеса | 319,7 мм |
| Диапазон длины пройденного пути | от 0,01 м до 9999,9 м |
| Шаг счетчика | 0,01 м |
| Длина прибора в рабочем состоянии | не более 990 мм |
| Длина прибора в сложенном состоянии | не более 525 мм |
| Вес | не более 2,5 кг |
