Описание

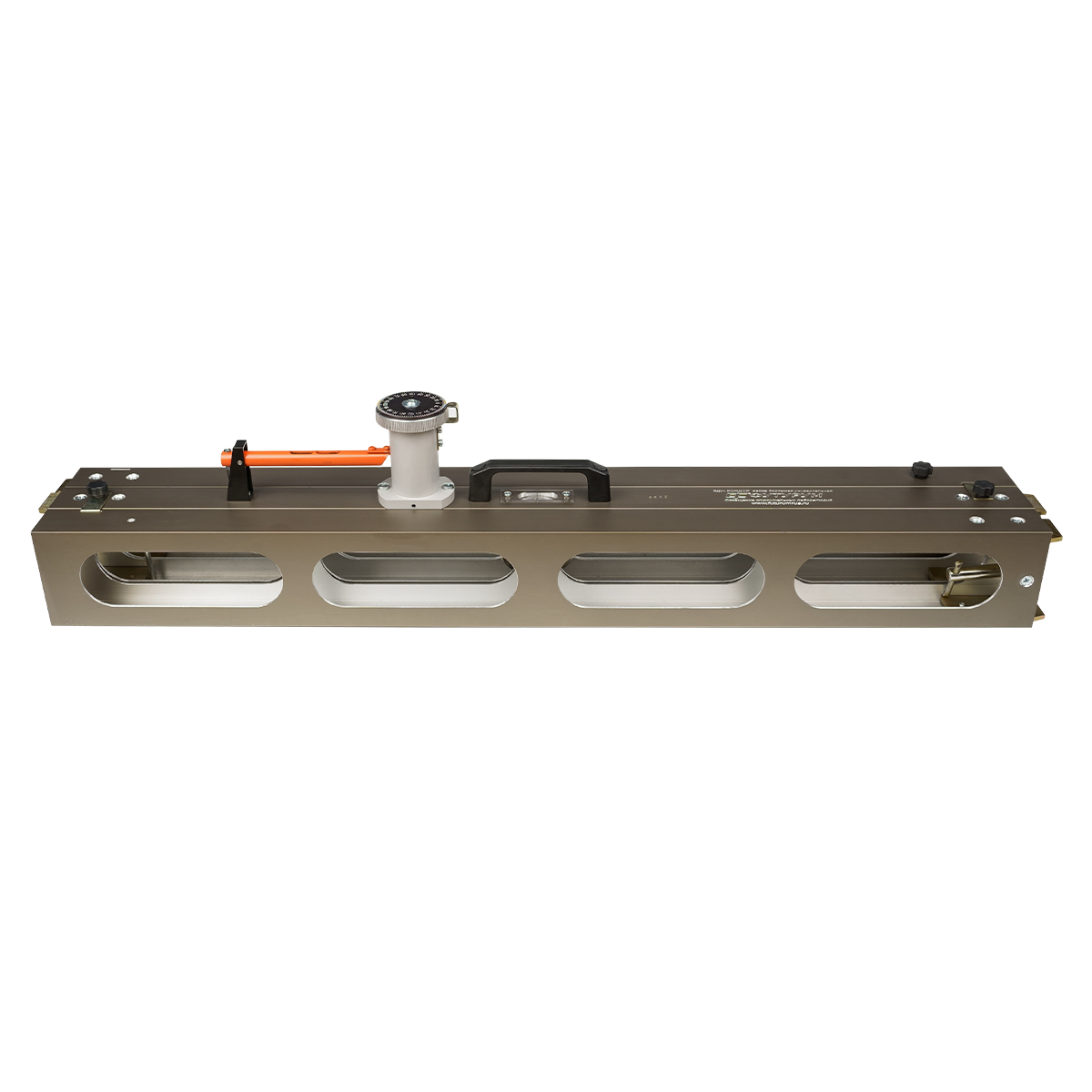

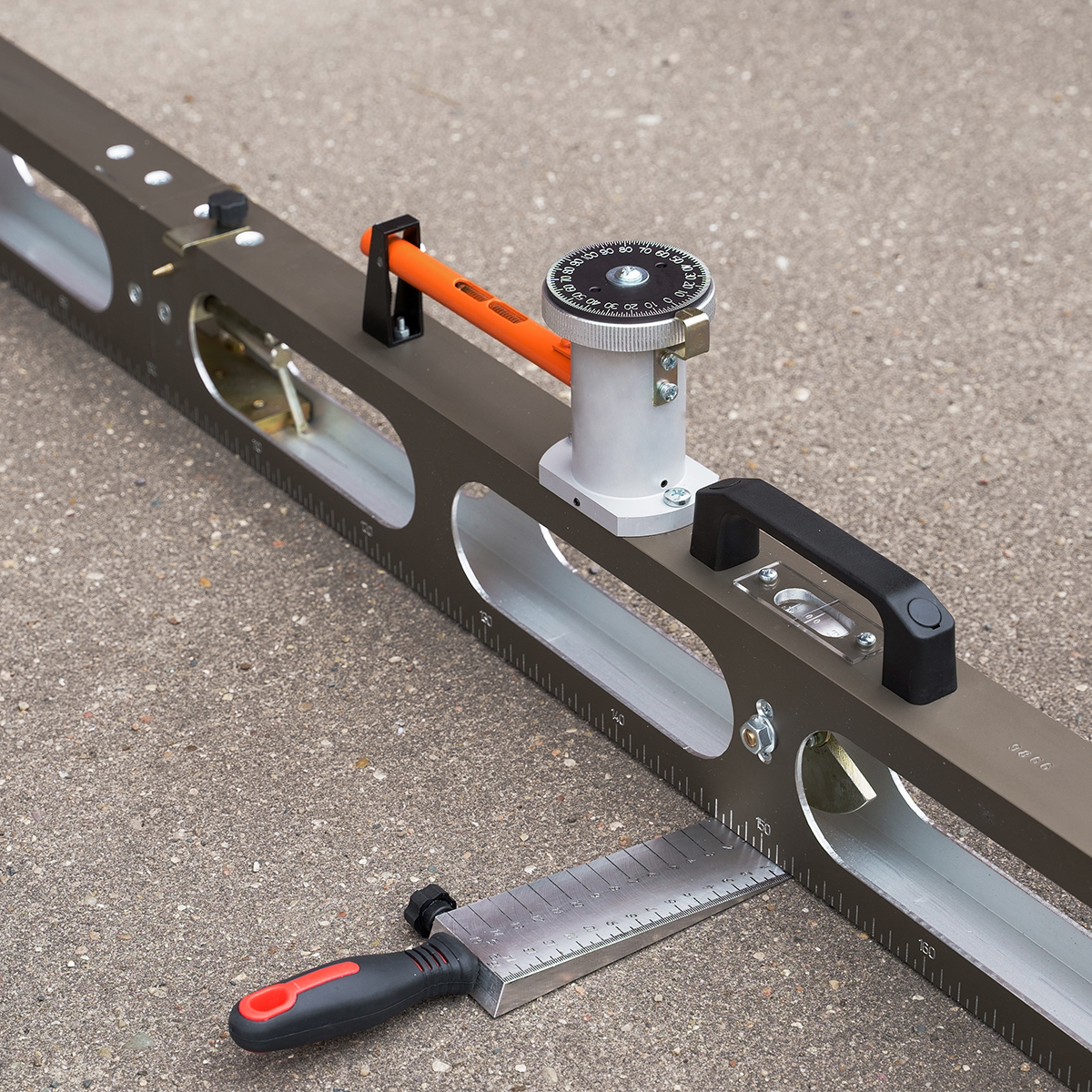

РДУ Кондор от компании ФУТУРУМ – инструмент трехсекционной конструкции, применяемый для определения степени неровности дорожного полотна, измерения откосов, крутизны насыпей и других подобных работ при дорожном строительстве. Для замеров просветов рейка оборудована клинковым промерником. Инструмент включен в Госреестр, что дает возможность использовать его для государственных инспекторских проверок и создания официальной документации.
Кратко о некоторых показателях

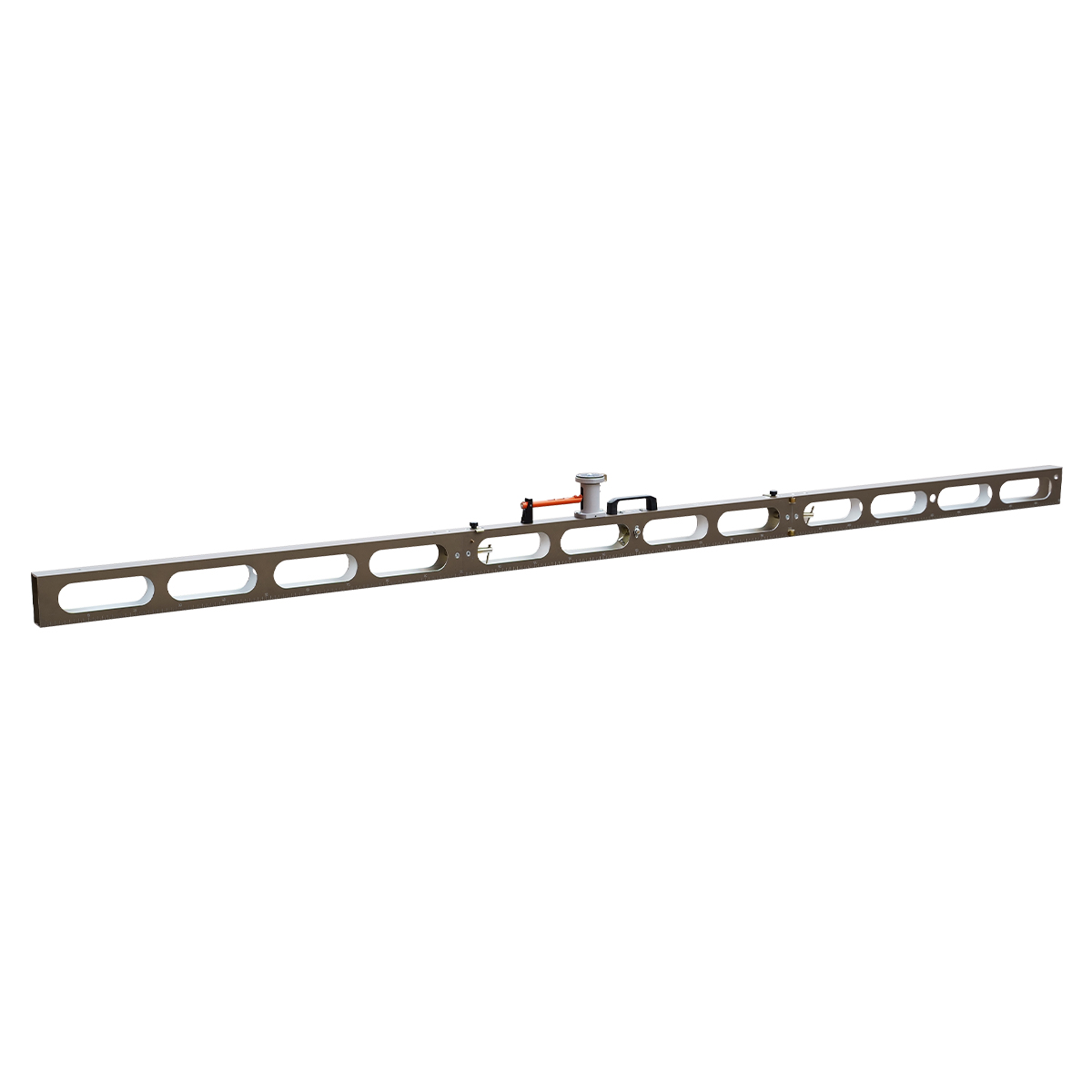

- Длина в рабочем состоянии 3 м.

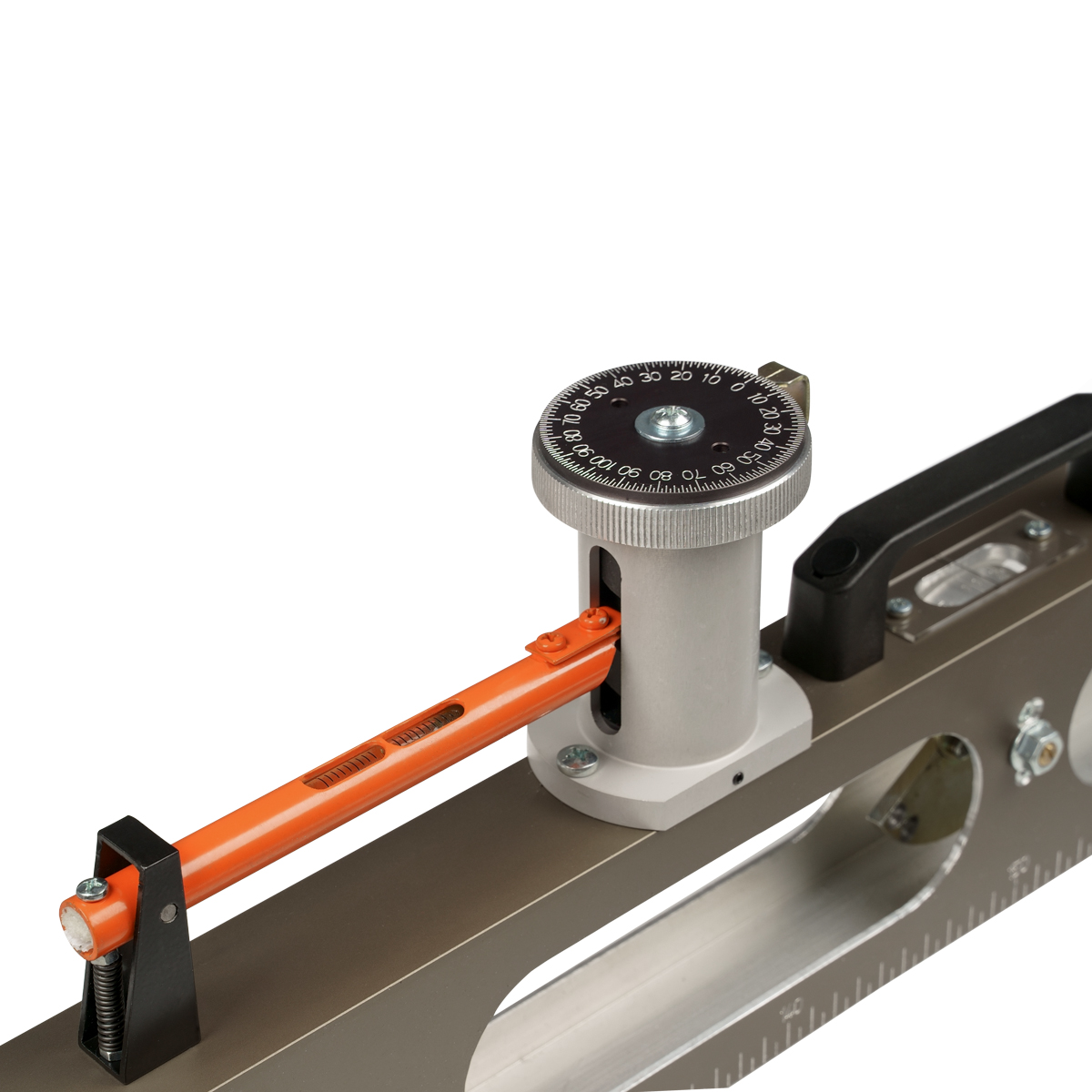

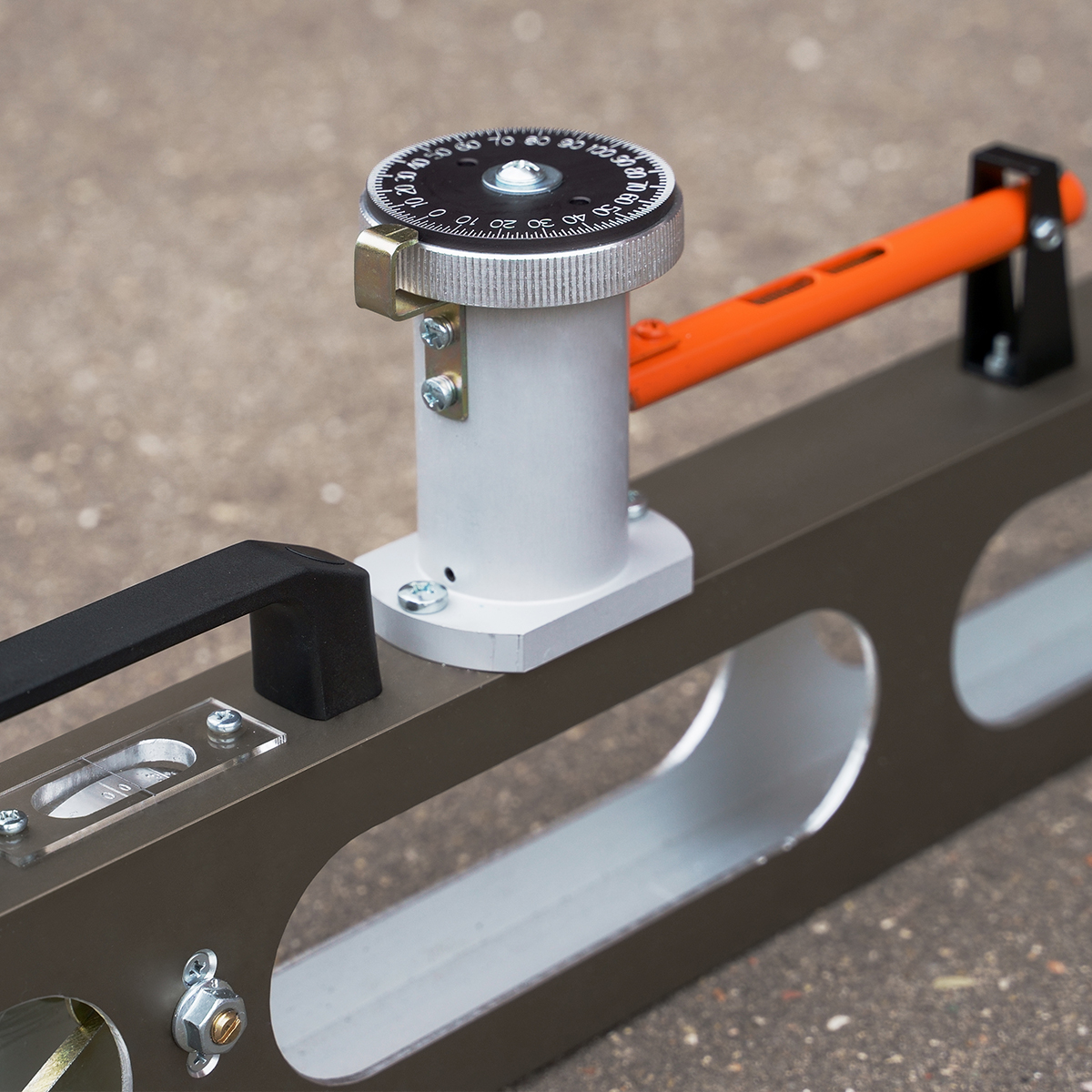

- 1-процентное деление шкалы измерительной головки.
- Ребра жесткости вынесены во внутреннюю часть конструкции.
- Вес 10 кг.
Эргономичная конструкция

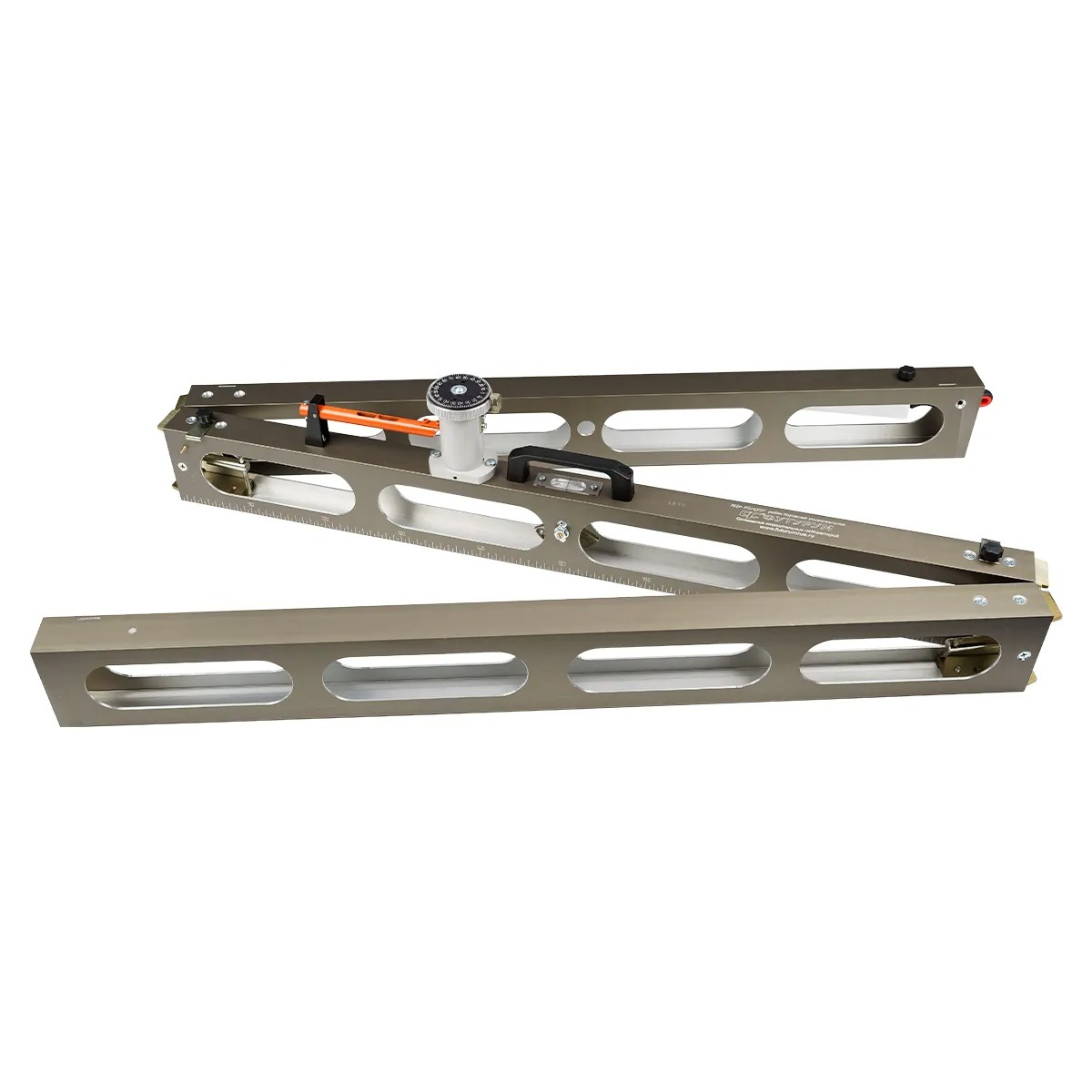

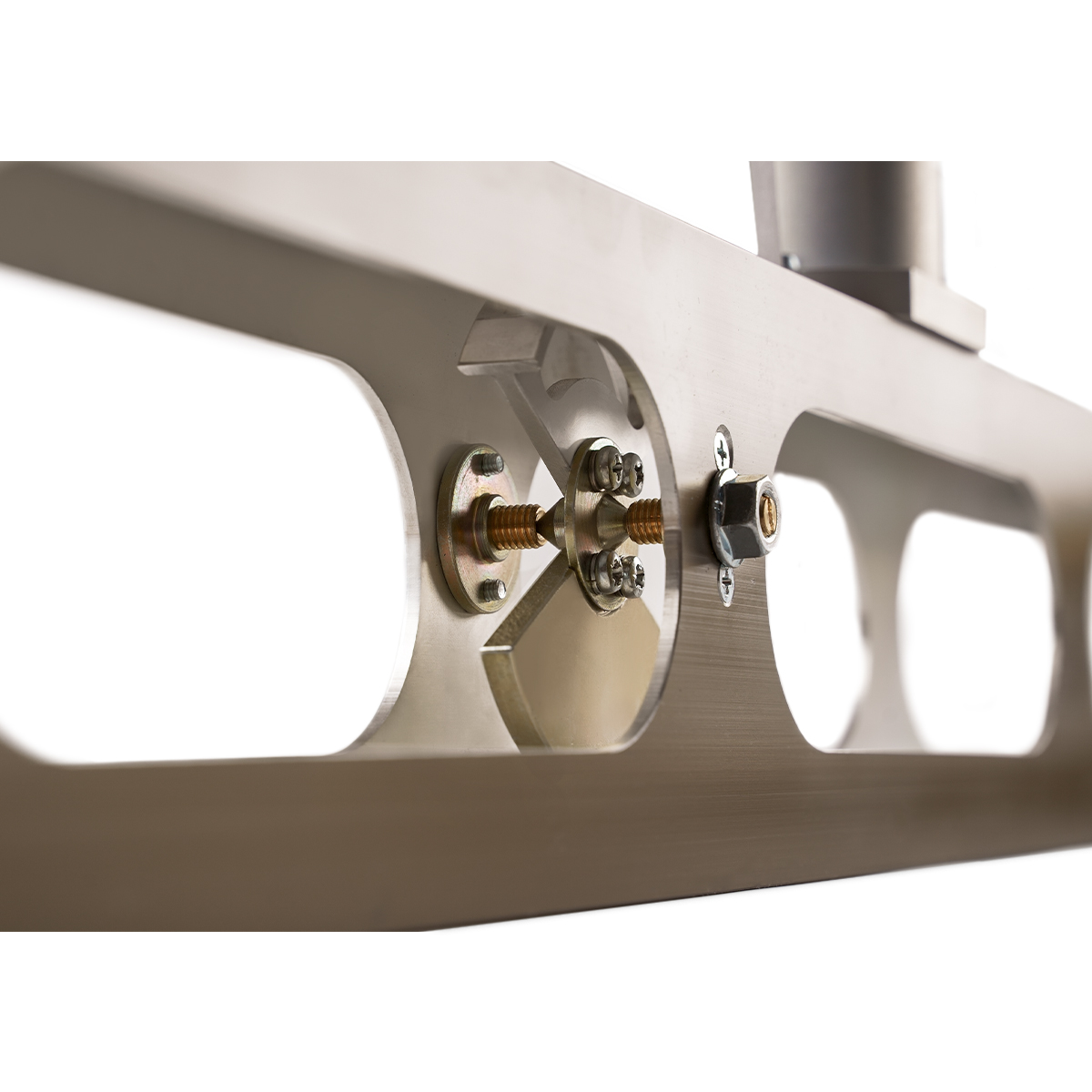

Все три составные части соединяются друг с другом специальными винтами, имеющими удлиненную рифленую головку и самофиксирующийся подпружиненный палец для удобной фиксации. В шарнирах дорожной рейки РДУ Кондор 3м, расположенных во внутренней стороне корпуса, проделаны технологические отверстия, чтобы снизить вес устройства.
Гальваническое покрытие корпуса
Специальная конструкция корпуса дорожной рейки с гальваническим покрытием обеспечивает стойкость к коррозии, стабильную высокую точность показаний и невосприимчивость к механическим повреждениям при работе на грунтовых, асфальтовых и иных грубых поверхностях. При этом такое покрытие предохраняет рейку от налипания пыли и грязи.

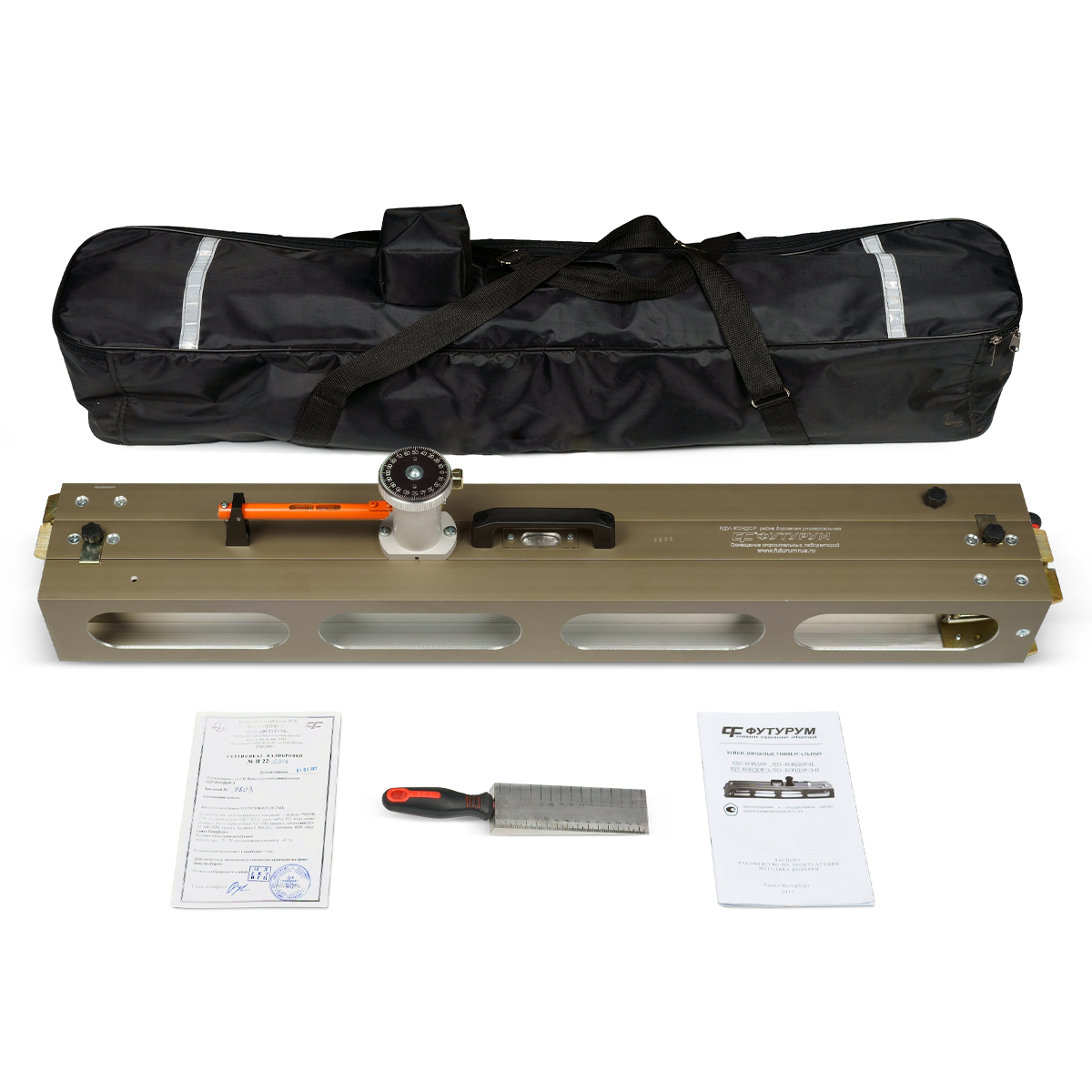

В состав комплекта также входит чехол из износостойкого и влагозащитного материала для комфортного хранения и транспортировки инструмента.
дорожное колесо RGK Q64

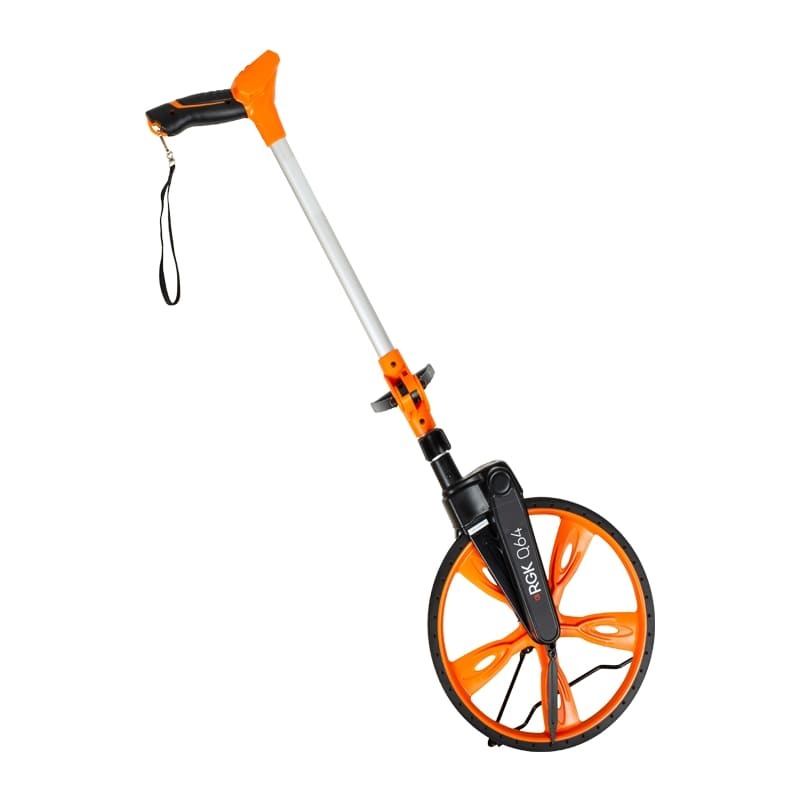

Дорожное колесо RGK Q64 измеряет прямые линии и дуги с шагом 1 см благодаря высокоточному электронному счетному механизму. Светодиодная подсветка экрана обеспечит правильную интерпретацию результатов при любом уровне освещения. Устройство используется во время дорожных работ, нанесения разметки, а также, для расчета периметра или площади участка.
Технические характеристики:
- Диапазон измерений от 0,01 м до 9999,99 м.
- Шаг счетного механизма – 1 см.
- Диаметр колеса 319,7 мм.
- Высота курвиметра 990 мм.
- Встроенная память на 5 ячеек.
- Вес устройства 2,5 кг.
Измерения на любых поверхностях
Мерное колесо диаметром 319,7 мм обеспечивает надежное сцепление с любым видом поверхности – асфальтом, бетоном, гравием и грунтом. Плавное вращение дорожного колеса осуществляется благодаря подшипникам. Прочная полиуретановая шина защищает курвиметр от камней и острых предметов.
Удобство использования и транспортировки
Складная конструкция рукоятки курвиметра RGK Q64 обеспечивает удобную транспортировку устройства в автомобиле или в общественном транспорте. Подножка позволяет удерживать колесо в вертикальном положении.
Комфортное считывание значений
Результаты замеров отображаются на большом ЖК-дисплее, с которого удобно считывать показания. Светодиодная подсветка обеспечит комфорт работы в сумерках или при солнечном освещении. Доступен выбор единиц измерения и функция удержания показателей для удобного документирования.
Для питания используется сменная батарея напряжением 9 В типа “крона”, которая обеспечивает длительную работу. Предусмотрена функция автоматического отключения при простое для экономии заряда.
| РДУ Кондор-Компакт | |
|---|---|
| Диапазон измерений длины, мм | от 0 до 3000 |
| Пределы допускаемой абсолютной погрешности измерений длины, мм | ± 2 |
| Цена деления шкалы рейки, мм | 5 |
| Длина рейки в рабочем состоянии, мм | 3000 ± 2 |
| Ширина опорной грани рейки, мм | 50 ± 2 |
| Прогиб рейки от собственного веса в середине пролета длиной 2900 мм, мм, не бо-лее | 0,4 |
| Предельно допускаемое отклонение опорной грани от плоскостности, мм | 0,2 |
| Предельно допускаемое отклонение боковой грани рейки от прямолинейности, мм | 10 |
| Градуировка шкалы эклиметра для измерений крутизны откосов (в обе стороны) | 18º26′ (1:3), 26º34′ (1:2), 33º41′ (1:1,5), 45º (1:1) |
| Предельно допускаемое отклонение шкалы эклиметра от номинальных значений | ± 2º30′ |
| Диапазон измерений уклонов по лимбу измерительной головки, ‰ | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений уклонов, ‰ | ± 0,5 |
| Цена деления шкалы лимба измерительной головки, ‰ | 1 |
| Ширина плоских граней клинового промерника, мм | 50,0±0,5 |
| Угол между гранями клинового промерника | 5º45’±5′ |
| Диапазон измерений неровностей (просветов под рейкой), мм | от 1 до 15 |
| Дискретность измерений неровностей (просветов под рейкой), мм | 1 |
| Шаг меток шкалы измерений неровностей, мм | 10,0±0,1 |
| Диапазон измерений толщины слоев покрытий, мм | от 5 до 150 |
| Цена деления шкалы измерений толщины слоев покрытия, мм | 5 |
| Допускаемое отклонение от номинальных значений длины шкалы измерений толщи-ны слоев и расстояний между любым штрихом и началом шкалы при температу-ре окружающей среды (20±5)ºС, мм, не более | ± 0,5 |
| Габаритные размеры рейки в чехле, не более: | 1070 х 180 х 250 мм |
| Масса рейки в чехле, не более | 10 кг |
| Средняя наработка на отказ, час | 1000 |
| Средняя загрузка, часов в сутки | 1,5 |
| Срок службы, лет | 5 |
| RGK Q64 | |
| Диаметр колеса | 319,7 мм |
| Диапазон длины пройденного пути | от 0,01 м до 9999,9 м |
| Шаг счетчика | 0,01 м |
| Длина прибора в рабочем состоянии | не более 990 мм |
| Длина прибора в сложенном состоянии | не более 525 мм |
| Вес | не более 2,5 кг |
