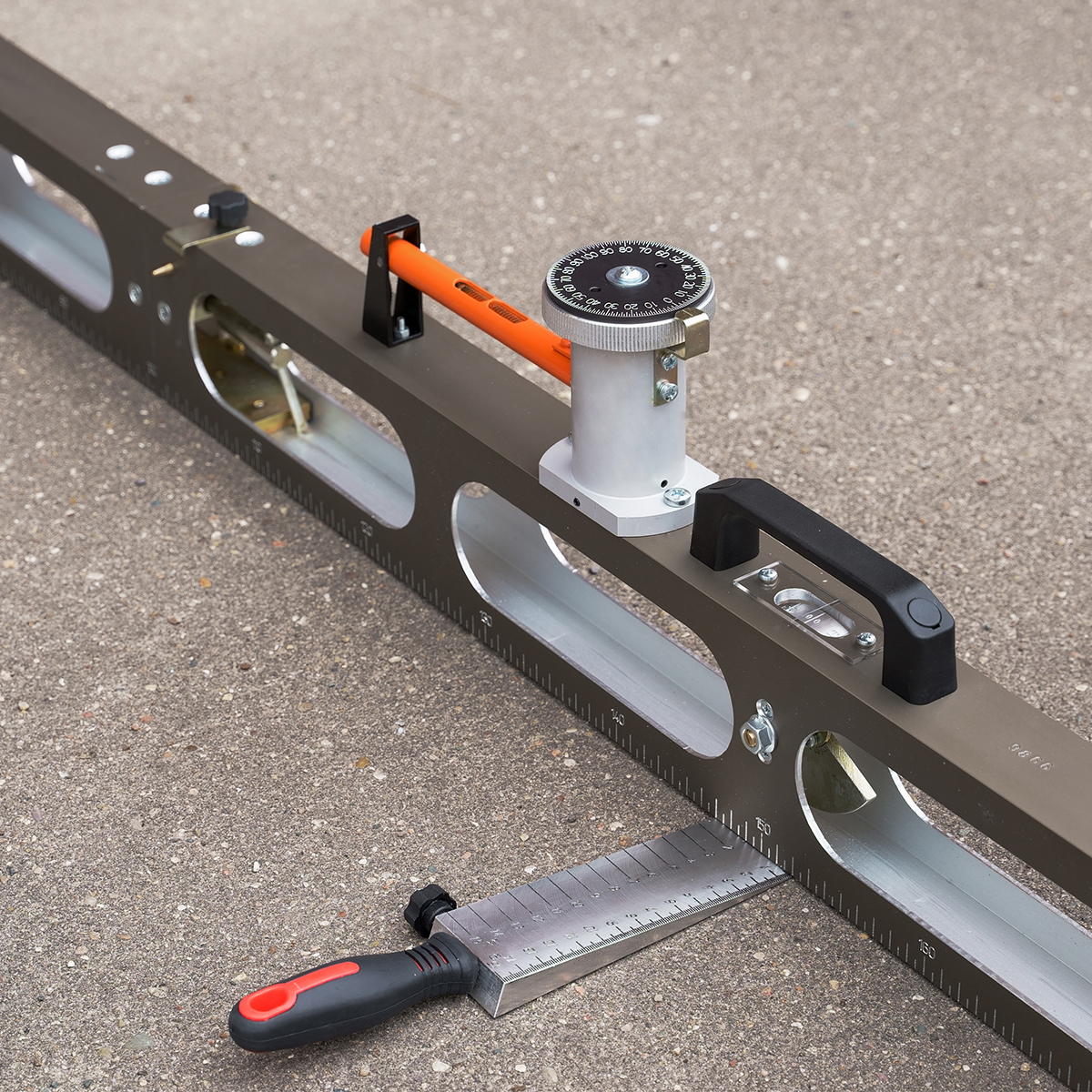

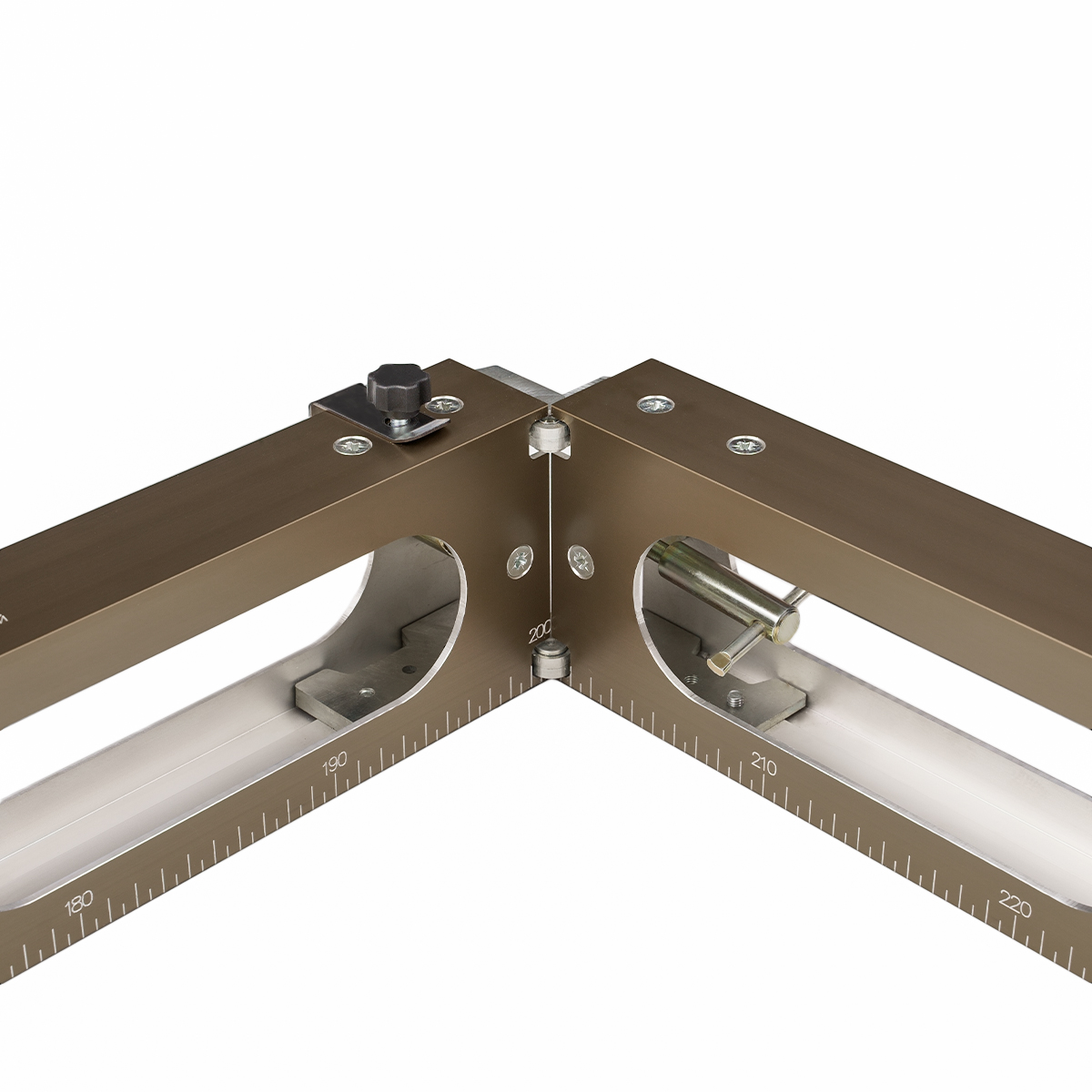

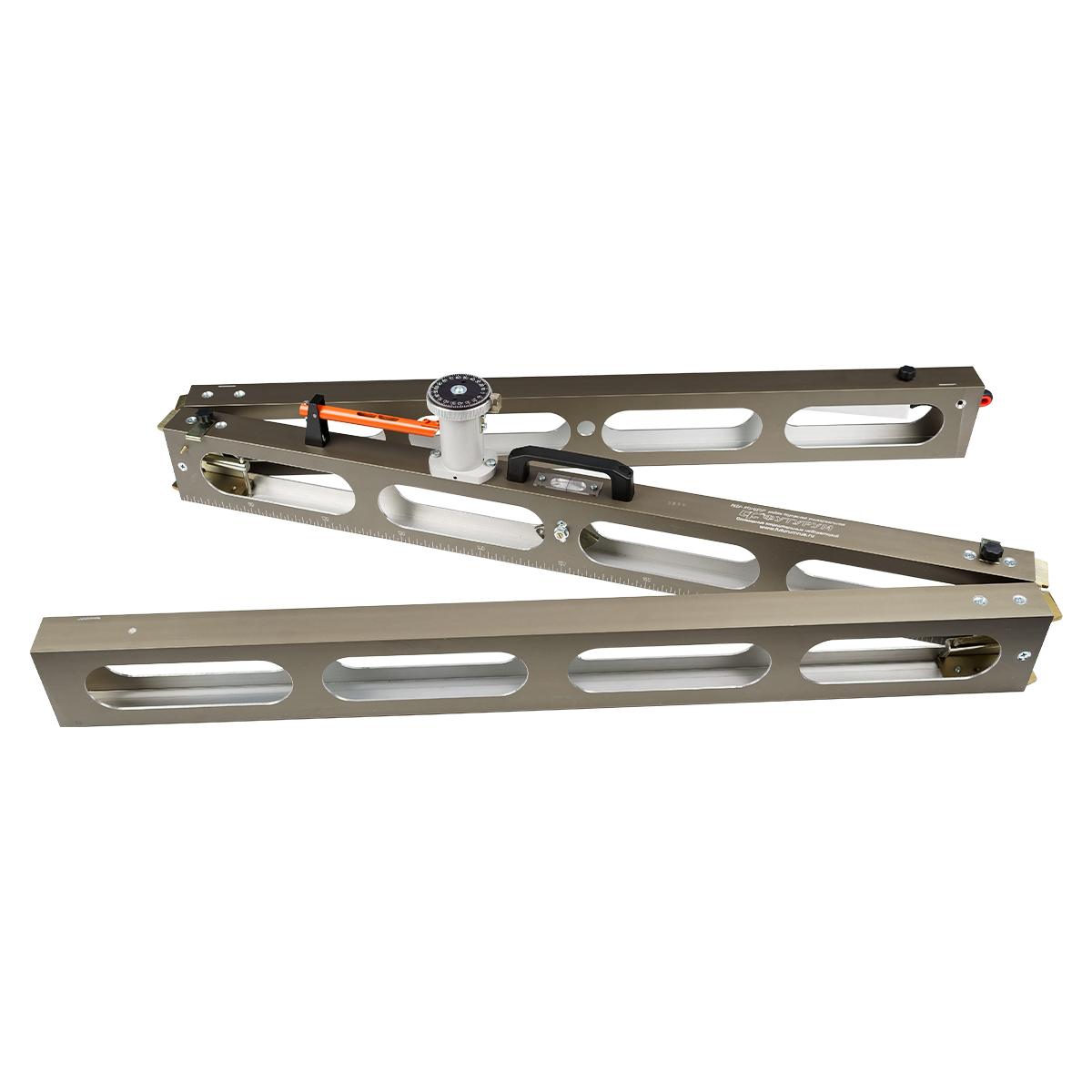

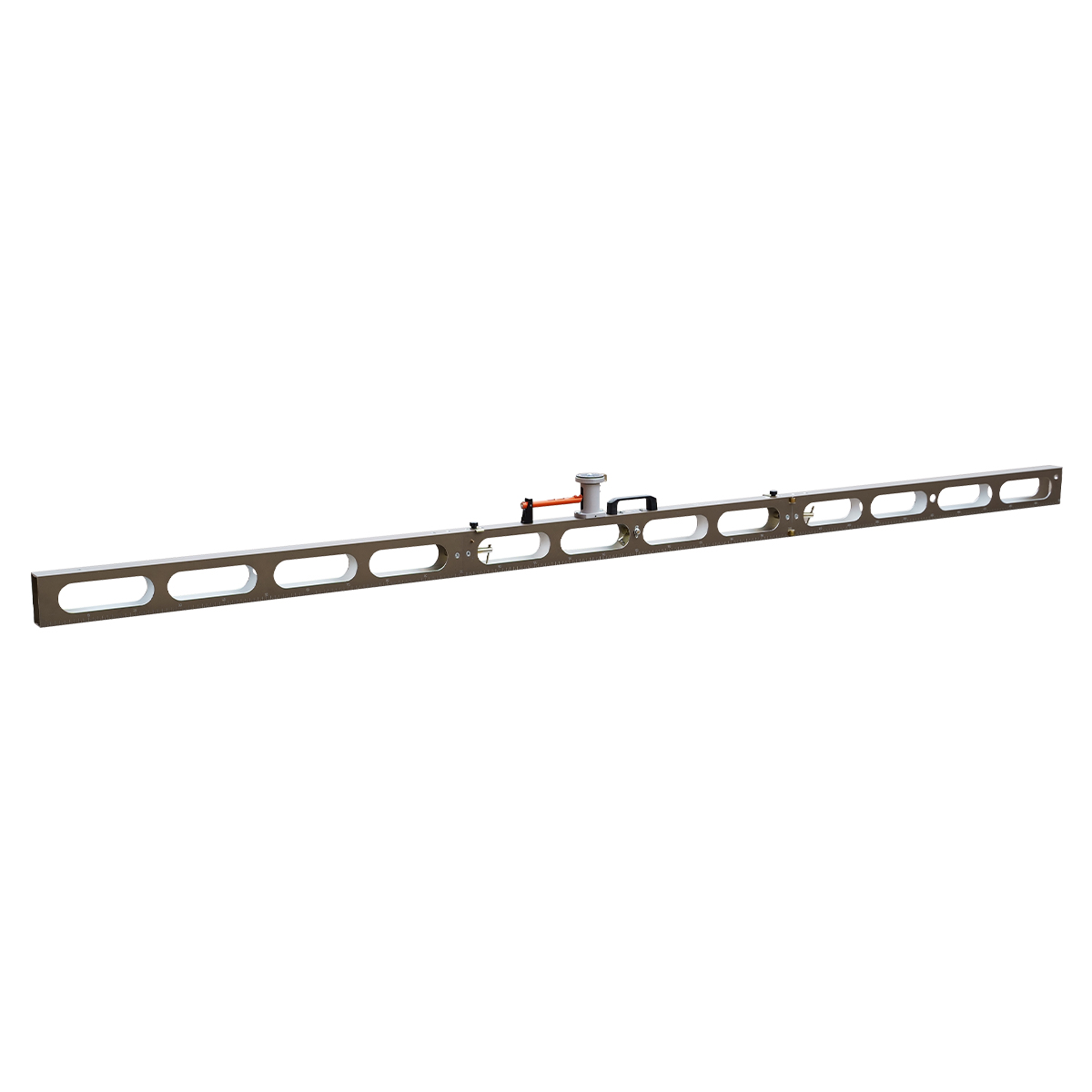

РДУ Кондор от компании ФУТУРУМ – инструмент трехсекционной конструкции, применяемый для определения степени неровности дорожного полотна, измерения откосов, крутизны насыпей и других подобных работ при дорожном строительстве. Для замеров просветов рейка оборудована клинковым промерником. Инструмент включен в Госреестр, что дает возможность использовать его для государственных инспекторских проверок и создания официальной документации.
Кратко о некоторых показателях
- Длина в рабочем состоянии 3 м.
- 1-процентное деление шкалы измерительной головки.

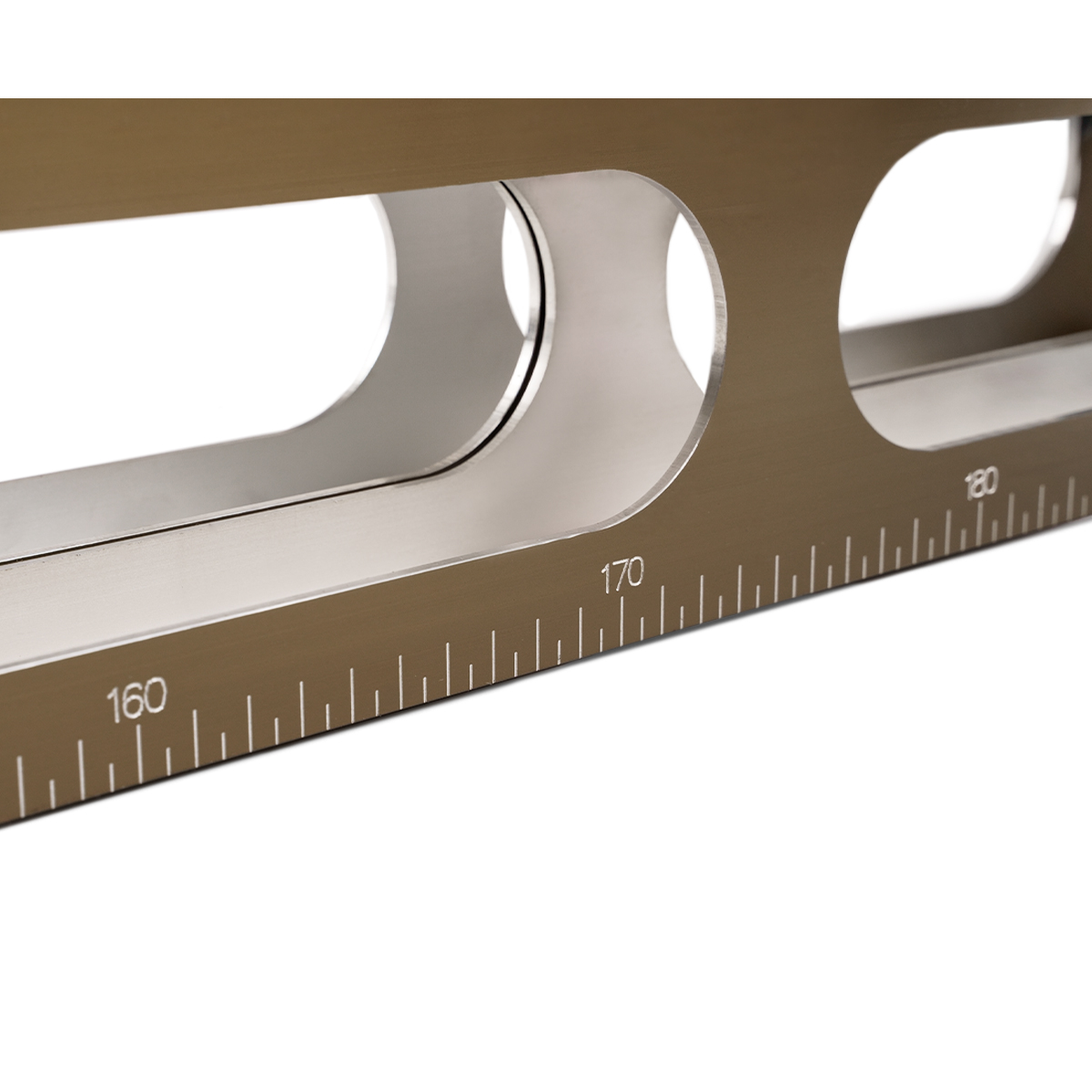

- Ребра жесткости вынесены во внутреннюю часть конструкции.
- Вес 10 кг.
| РДУ Кондор-Компакт с поверкой |
|---|
| Диапазон измерений длины | от 0 до 3000 мм |
|---|
| Пределы допускаемой абсолютной погрешности измерений длины | ± 2 мм |
|---|
| Цена деления шкалы рейки | 5 мм |
|---|
| Длина рейки в рабочем состоянии | 3000 ± 2 мм |
|---|
| Ширина опорной грани рейки | 50 ± 2 мм |
|---|
| Прогиб рейки от собственного веса в середине пролета длиной 2900 мм, не более | 0,4 мм |
|---|
| Предельно допускаемое отклонение опорной грани от плоскостности | 0,2 мм |
|---|
| Предельно допускаемое отклонение боковой грани рейки от прямолинейности | 10 мм |
|---|
| Градуировка шкалы эклиметра для измерений крутизны откосов (в обе стороны) | 18º26′ (1:3), 26º34′ (1:2), 33º41′ (1:1,5), 45º (1:1) |
|---|
| Предельно допускаемое отклонение шкалы эклиметра от номинальных значений | ± 2º30′ |
|---|

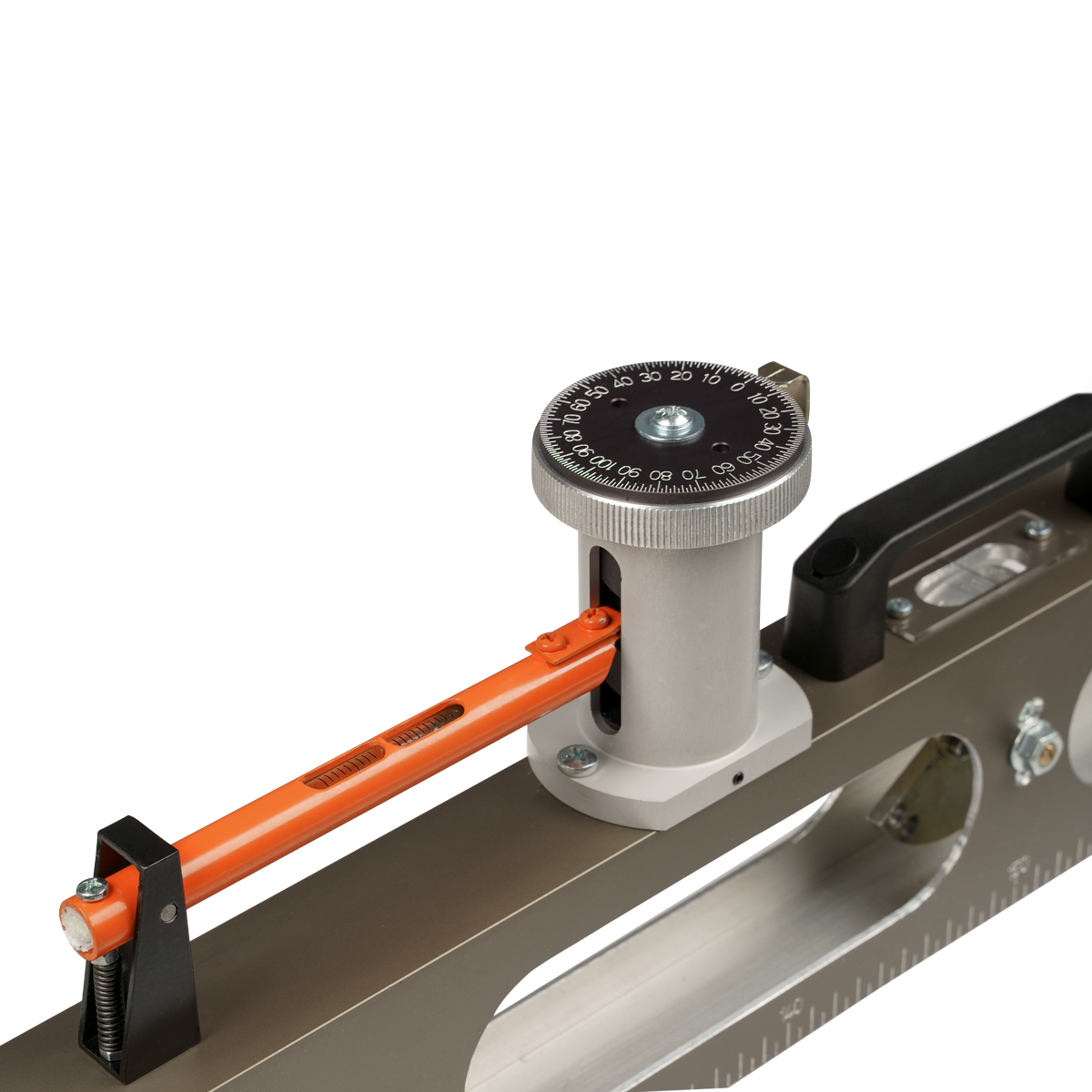

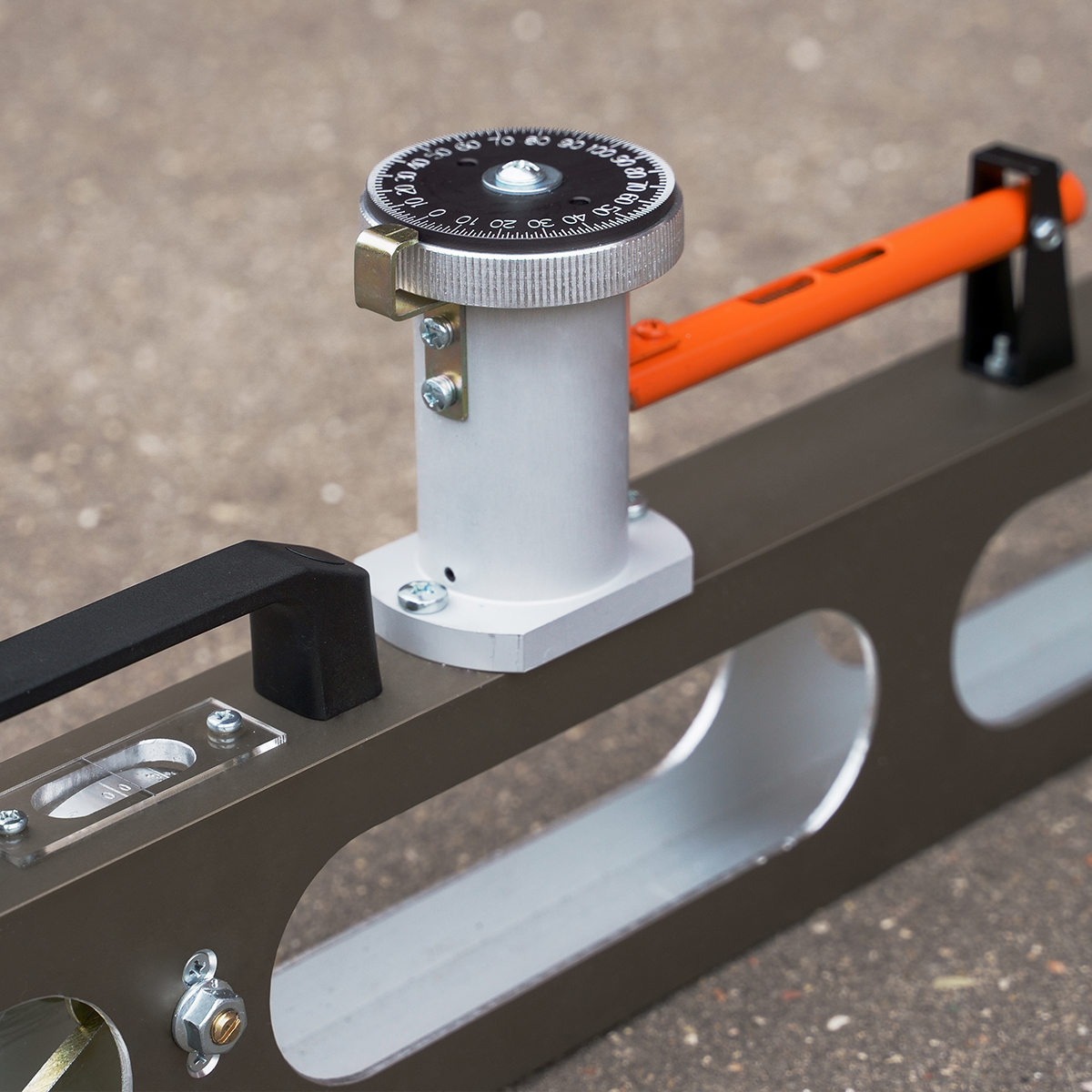

| Диапазон измерений уклонов по лимбу измерительной головки | от 0 до 100 ‰ |
|---|
| Пределы допускаемой абсолютной погрешности измерений уклонов | ± 0,5 ‰ |
|---|
| Цена деления шкалы лимба измерительной головки | 1 ‰ |
|---|
| Ширина плоских граней клинового промерника | 50,0±0,5 мм |
|---|
| Угол между гранями клинового промерника | 5º45’±5′ |
|---|
| Диапазон измерений неровностей (просветов под рейкой) | от 1 до 15 мм |
|---|
| Дискретность измерений неровностей (просветов под рейкой) | 1 мм |
|---|
| Шаг меток шкалы измерений неровностей | 10,0±0,1 мм |
|---|
| Диапазон измерений толщины слоев покрытий | от 5 до 150 мм |
|---|
| Цена деления шкалы измерений толщины слоев покрытия | 5 мм |
|---|
| Допускаемое отклонение от номинальных значений длины шкалы измерений толщины слоев и расстояний между любым штрихом и началом шкалы при температуре окружающей среды (20±5)ºС, не более | ± 0,5 мм |
|---|

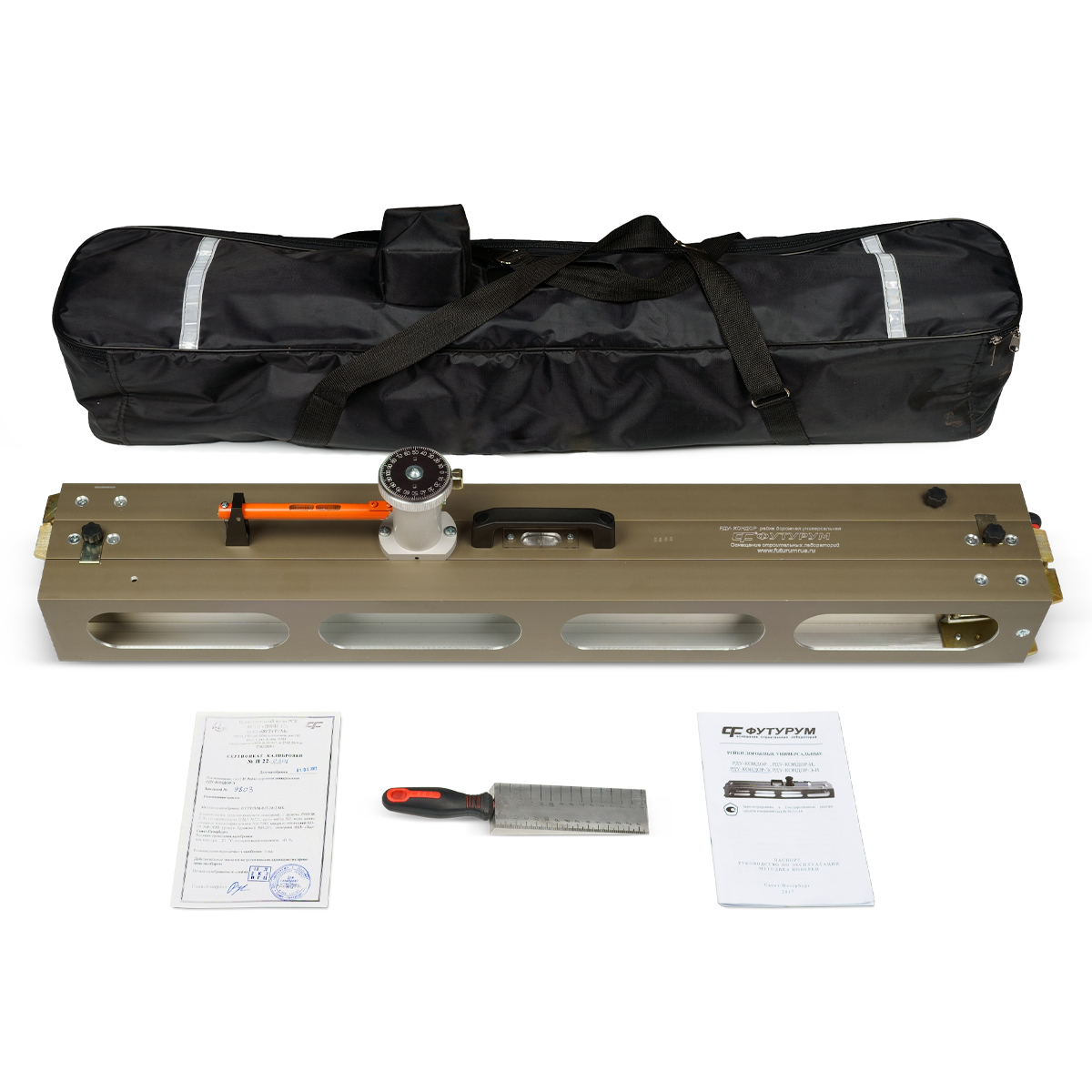

| Габаритные размеры рейки в чехле, не более: | 1070 х 180 х 250 мм |
|---|
| Масса рейки в чехле, не более | 10 кг |
|---|
| Средняя наработка на отказ | 1000 час |
|---|
| Средняя загрузка | 1,5 часов в сутки |
|---|
| Срок службы | 5 лет |
|---|
